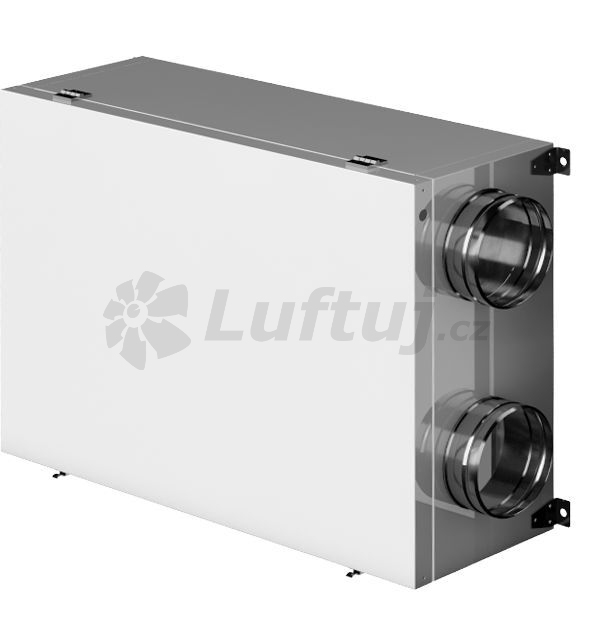

DUPLEX 170 EC5.AM podstropní rekuperační jednotka Atrea

SVT128

PRODUKTOVÉ VIDEO NÍŽE

Převodní tabulka DUPLEX EC(V)5. AM (nebo dříve s regulací RD5) na dnešní DUPLEX PRO (-V) a více informací o změnách zde.

Tradiční, osvědčený výrobek od spolehlivého českého dodavatelem ATREA s.r.o., který vyrábí rekuperační jednotky od roku 1990.
Jednotky Duplex 5. generace patří díky širokým možnostem ovládání, možnosti integrovaného dohřevu a předehřevu, přijatelné ceně a velmi dobré kvalitě mezi nejvíce oblíbené jednotky mezi našimi zákazníky.

Jednotky Duplex pro rezidenční sektor se vyrábí v těchto variantách:
Pozice jednotky:
Podstropní: EC5
Nástěnné: ECV5

Jednotku lze na zimu doplnit o entalpický výměník, zabraňující vysoušení domácnosti, zakoupit lze zde: entalpický výměník

Ovládání/regulace pro jednotky aMotion: AM pokročilý systém digitální regulace
při objednání jednotky s aM regulací máte na výběr řízení pomocí:
A) web-server (jednotka je napojena na internet) - k nastavení jednotky Vám pak stačí chytrý mobil, PC, tablet apod.
B) regulátor aTOUCH - umožňuje většinu funkcí jako webové rozhraní, dotykový ovladač, barevný displej, připojení samostatným kabelem max.50 m
C) regulátor aDot - jedná se o základní zjednodušenou regulaci, dotykový ovladač - cena na poptání info@luftuj.cz

Zařízení lze regulovat všemi výše uvedenými způsoby, ale nejčastější variantou je samotné A), případně A)+B) nebo A)+C).

Mimo to jednotka umožňuje připojení externích vstupů - čidla CO2, RH, Booost tlačítka (zrychlený výkon s časovým doběhem atd.)

 Více o možnostech řízení a regulace v článku od výrobce jednotek ke stažení zde: Regulace jednotek

Předehřev/dohřev
Jednotku lze dovybavit integroravaným dohřevem nebo předehřevem-nutno - vybírá se podle typu regulace.
Jednotky s regulací aM dokáží ovládat i externí vodní dohřev (TPO EC THV).

Při výběru jednotky vždy používáme projekční software společnosti ATREA. Pro výběr jednotky je pak nutné znát především průtok vzduchu + tlakové ztráty rozvodů. Exportem ze softwaru jsou pak kompletní informace o jednotce, schéma elektrického zapojení a kabeláže (jističe, ovladač, boost tlačítka, čidla, ovládání klapek atd.), stavební příprava (servisní prostor) apod.

VAŠE DOTAZY A OBJEDNÁVKY ZASÍLEJTE PROSÍM NA: INFO@LUFTUJ.CZ

Jednotky s regulací AM může spouštět pouze odborně proškolená servisní organizace. Tuto službu nabízíme.

Integrovaný předehřev je dodáván samostatně, nutno doinstalovat.

VÍCE O JEDNOTCE:

Hlavní přednosti nové generace jsou:

- Nejvyšší energetická účinnost zařízení A+

- Jedny z nejlepších akustických parametrů do okolí, pro zařízení dostupné na evropském trhu

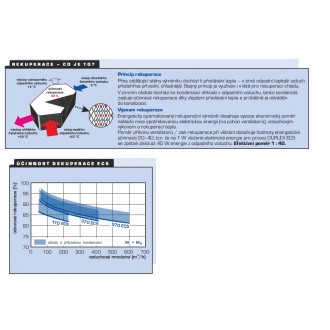

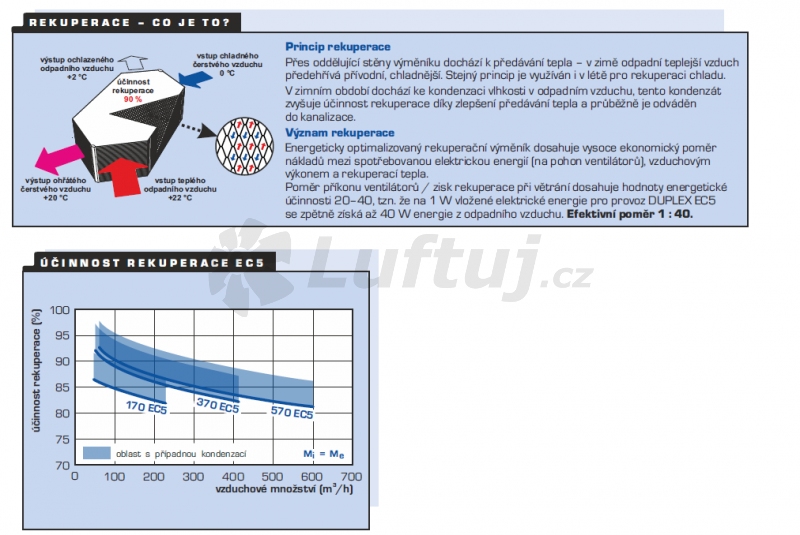

- Až 95 % účinnost rekuperace

- Kompaktní rozměry

- Plně uzavíratelný, automatický by-pass vč. servopohonu

- Špičkové a úsporné EC ventilátory

- Jednoduchá instalace a zapojení

- Funkce konstantního průtoku (provedení CF) - pouze na poptání info@luftuj.cz

- Dvě varianty regulací základní CP a rozšířená aM

- Integrovaný webserver – dostupný s digitální regulací aM

- Možnost osazení integrovaným předehřívačem a dohřívačem

- Široká škála širokého příslušenství

Základní popis

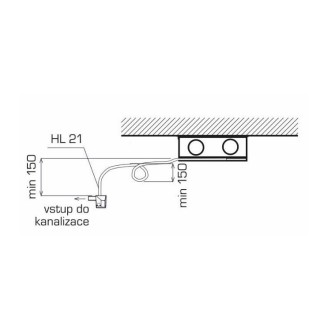

Ve skříni jednotky, která je v provedení s minerální izolací tl. 30 mm (U = 0,81 Wm-2K-1) s potlačením tepelných mostů, třídou reakce na oheň A2/A1, je vestavěn vířivý protiproudý rekuperační výměník z plastu (účinnost až 95 %), dva ventilátory typu volného oběžného kola s elektronickým EC řízením a možností doplnění regulace na řízení konstantního průtoku vzduchu, filtry G4 přívodního i odpadního vzduchu před vstupem do rekuperačního výměníku, automaticky řízená klapka by-passu, regulační modul a připojovací svorkovnice. Vývody kondenzátu ve dveřích jsou u podstropních jednotek EC5 připraveny pro obě provozní orientace jednotky. Připojovací hrdla jsou kruhová pro připojení pružných nebo pevných potrubí s potlačením tepelných mostů. Přístup do jednotky plně otvíratelnými dveřmi s panty přes zajišťovací západky.

Dvě varianty regulací základní CP a rozšířená AM:

Regulace CP

Základní regulační modul, který zajišťuje řízení uživatelský komfortní přístup s minimální pořizovacími náklady:

- Výběr ze dvou ovladačů: CPA (dotykový) nebo CPB (mechanický)
- Týdenní program
- Režim „party“ – požadavek na vyšší výkon větrání
- Režim „dovolená“ – automatická deaktivace a aktivace chodu podle nastaveného data
- Upozornění na nutnost výměny filtru
- Možnost řízení provozu na konstantní vstupní signál – např. řízení na konstantní tlak
- Ovládání ohřívače, předehřívače (pouze elektrický)
- Automatické řízení by-passu na fixní teplotu

Regulace AM

Hlavní vestavný regulační modul pro celou modelovou řadu, který nabízí širokou možnost uživatelských přístupů:

- Ovladače – dotyková regulace
- Automatický řízený by-pass – ovládání dle požadované teploty
- Vestavné ohřívače – elektrický předehřev a ohřev vzduchu s PTC články vestavěný do jednotky
- Kombinované ohřívače – možnost teplovodního, elektrického ohřevu v kombinaci se zemními výměníky
- Funkce externích vstupů – spíná větrání dle požadavků.¨
- Uživatelská nastavení – integrované týdenní programy větrání, ohřevu a chlazení, okamžitá možnost přechodu na ruční režim pro větší pohodlí uživatele.
- Zónování – možnost rozdělení objektu na zóny a definovat jejich provoz.
- CO2 čidla, čidla relativní vlhkosti a čidla kvality vzduchu – možnost nastavení automatického řízení průtoku vzduchu na základě údajů z čidel.
- Integrovaný web server – Dálková aktualizace programu se zachováním uživatelských nastavení, zobrazení chybových hlášení, včetně jejich historie, intuitivní a uživatelsky přátelské prostředí se zobrazením všech základních i servisních parametrů
- Konstantní průtok – možnost osadit čidla pro regulaci na konstantní průtok (varianta CF)
- Konstantní tlak – možnost osadit čidla pro regulaci na konstantní tlak.
- Modbus TCP – univerzální a otevřená komunikace s nadřazeným systémem BMS – ideální pro velké budovy a inteligentní domy, převodníky pro BACnet a KNX.
