LUFTooL Trap - kondenzační kus pro potrubí EPE - 160 mm

Potrubí pro odvod kondenzátu vhodné k většině jednotek Atrea a kondenzačnímu kusu LKK. Potrubí je měkké tvarovatelné s vnitřní hladkou stěnou. Cena za 1 m  (při obědnácí více metrů, řez v jednom kuse) Potrubí je měkké tvarovatelné s vnitřní hladkou stěnou. Cena za 1 m, řezání v kuse

Hliníková samolepící vysoce přilnavá montážní páska ALU.

Oblouk (koleno) pro kruhové izolované potrubí z materiálu EPE (označení HR-WTW nebo EHR EPP nebo IsoDuct) pro připojení sání a výfuku při větrání s rekuperací v rodinných domech. Oblouk připojíte k potrubí pomocí speciální vsuvky, ktreou jednoduše zaaretujete pomocí klipu. Snadno demontovatelné. Tento systém zapezpečuje velmi těsné spojení dvou potrubí nebo potrubí a tvarovky (koleno).

Kruhové izolované potrubí z materiálu EPE (označení HR-WTW nebo EHR EPP nebo IsoDuct) pro připojení sání a výfuku při větrání s rekuperací v rodinných domech. Potrubí je z pružného materiálu, který se snadno zpracovává, instaluje a především velmi dobře vypadá. Přednosti: - Vynikající izolační schopnosti- Parotěsný rozvod- Snadná instalace- Snadná demontáž, kontrola a čištění- Vynikající vzhled – barva antracit Technické parametry:- Požární třída B1 (DIN4102)- Součinitel tepelné vodivosti 0,04W/mK (při 0°C)- Rozsah použití při teplotách -40°C až +60°C- Barva antracit- Délka 2m- Lehké- Ideální pro sání a výfuk v technické místnosti- Lze spojovat tradičními tvarovkami nebo speciálními spojkami

Tzv. T-kus nebo-li odbočka 90° z potrubí z materiálu EPE (HR-WTW) je vhodná pro oddělení / spojení proudu vzduchu, který je nutné tepelně nebo akusticky izolovat od okolního prostředí.

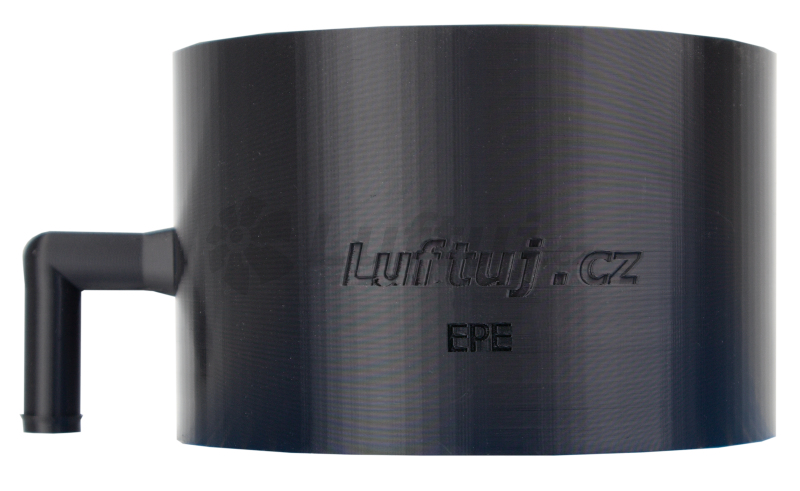

Když musí projít vyfukovaný vzduch nevytápěnou zónou, je třeba zajistit, aby v potrubí vznikalo jen minimum kondenzátu a dále pak neplesnivělo a do rekuperační jednotky nevtékala voda. S tím skvěle pomohou kondenzační kusy LUFTooL Trap. Kombinace s potrubím z izolantů EPE nebo EPS je díky minimálním tepelným mostům ideální.  Plastový kondenzační kus neboli výpusť kondenzátu se vkládá do vzduchotechnického tepelně izolačního potrubí (EPE nebo EPS). V provedení EPE i EPS jej nabízíme pro vzduchotechnická potrubí s vnitřním průměrem ve velikostech od 125 do 200 mm. Kondenzační kus odvádí přebytečnou vlhkost z potrubí. Díky vložení kondenzačního kusu do potrubí z izolantu se eliminují tepelné mosty této části systému. S kondenzačním kusem je plně kompatibilní Hadice pro odvod kondenzátu d16, která se pouze nasune na odkapové kolínko. Kondenzační kus LUFTooL Trap je vhodný pro výfukové potrubí (EHA) - z rekuperační jednotky do exteriéru. V tomto potrubí v zimním období při kondenzaci vhlkosti v rekuperátoru proudí vzduch s téměř 100% vlhkostí. Umísťuje se nad rekuperační jednotku do vertikálního potrubí. Technické informace: - výška: 10 cm - není kompatibilní s potrubím SPIRO, KG apod.!!! pouze s potrubím dle označení - kompatibilní s hadicí pro odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnost a trvanlivost Zdravotně nezávadný materiál Malé smršťování při chladnutí 100% recyklovatelný Montáž: Rozřízněte potrubí v místě, kde chcete kondenzační kus umístit. Ideální je vertikální potrubí na vytápěné hranici tepelné obálky. Ke spodnímu dílu potrubí přiložte kondeznační kus a co nejtěsněji vyřežte odlamovacím nožem otvor pro plastové kolínko. Vsuňte kondenzační kus a nasaďte horní díly potrubí. Vzduchotěsně přelepte spoj pomocí hliníkové pásky a tepelně zajistěte min. dvěma vrstvami termopásky. Na kolínku napojte hadici pro odvod kondenzátu a napojte přes zavodněný sifon na kanalizaci (pozor na zamrzání). Balení obsahuje: 1) kondenzační kus 2) 2x těsnící kroužek na SPIRO Baleno volně do krabice nebo ve fólii.

Hrdlo pro flexibilní potrubí s vnějším průměrem 90 mm je univerzální modulární prvek ze série LUFTooL Distribute. Tu tvoří komponenty, které lze rychle a těsně sešroubovat do různých celků. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla hrdla (ABS), těsnící a aretační kroužek (PETG). Baleno do plastového sáčku. Hrdlo lze z jedné strany přišroubovat např. na: Na všechny LUFTooL Spigot označené female LUFTooL modul klapky s automatickým nebo manualním ovládáním Příklady instalace Montáž Našroubujte na patřičný modul. Poté navlékněte těsnění na potrubí, zasuňte ho do hrdla a zaaretujte pomocí modrého aretačního kroužku.

Náhradní aretační kroužek modrý.

Produkty LUFTooL Trap jsou navrženy tak, aby shromažďovaly kondenzovanou vodu na vnitřní  straně potrubí ventilační systémů. Obvykle se instalují na potrubí, které fouká vzduch z interiéru  přes nevytápěnou část domu. Kondenzační kus odvádí kondenzát ze stěn mimo potrubí. Naše kondenzační kusy jsou: • velmi těsné  • navrženy tak, že výrazně šetří místo oproti ostatním řešením pro sběr kondenzátu • vybaveny okapovým kolénkem, které je kompatibilní s běžnými hadicemi pro odvod kondenzátu • vyrobeny z materiálu PETG, díky tomu minimalizují vznik tepelných mostů • určeny pro montáž do vertikálně i horizontálně vedeného potrubí (horizontální potrubí musí být vždy ve spádu směrem k odtoku)  • účinné, v závislosti na rychlosti proudění a typu materiálu potrubí jsou schopny zachytit až 91% zkondenzované vlhkosti   vyráběny ve třech variantách (pro potrubí EPE, EPS a SPIRO)  Vyrobeno z materiálu PETG • který je pružný a pevný • má vysokou nárazovou odolnost a trvanlivost • je zdravotně nezávadný • který má tvarovou stálost • je 100% recyklovatelný Balení obsahuje: Kondenzační kus, 2 těsnící kroužky pro verzi SPIRO, manuál. Baleno v krabičce nebo fólii.

LUFTool Damper set – je klapka určená pro montáže na flexibilní potrubí vzduchotechniky s vnější průměrem 90 mm. Klapka se ovládá manuálně v sedmi stupních. LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • dimenzován pro flexibilní plastové potrubí s průměrem 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný, dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG LUFTool Damper set obsahuje tyto prvky systému Distribute: 1) LUFTooL Spigot hrdlo pro potrubí (90 mm, female) 2) LUFTooL Damper modul klapky (manuální ovládání) 3) LUFTooL Spigot hrdlo pro potrubí (90 mm, male)

Modul klapky s automatickým ovládáním je součástí řady LUFTooL Distribute. Klapka umožňuje automatické řízení a spolu s další prvky modulárního systému slouží k zónování větrání s rekuperací tepla v rodinných domech, bytech a malých provozovnách. Systém lze použít pro přívod i odvod vzduchu s průtoky do 100 m3/h v jedné větvi. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla klapky (ABS) osazený listem klapky a osou klapky (PETG). Na těle modulu je namontovaný zkalibrovaný servopohon do polohy zavřeno. Návod.  Oproti vyobrazení balení neobsahuje modrý kryt. Baleno do plastového sáčku. Modul klapky lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy  Na druhé straně je modul připraven pro připojení na LUFTooL hrdla pro potrubí: LT-SP-75-F....LUFTooL Spigot hrdlo pro potrubí (75 mm, female) LT-SP-90-F....LUFTooL Spigot hrdlo pro potrubí (90 mm, female) LT-SP-100-F....LUFTooL Spigot hrdlo pro potrubí (100 mm, female) (hrdlo pro tradiční potrubí SPIRO, bílý plast nebo flexibilní potrubí SONO, Mastersan apod dimenze 100 mm) Příklady instalace 1) osazení přes konektor k distribučnímu boxu - reguluje průtok vzduchu vycházející z distribučního boxu 2) osazení před LUFTOMET Flat box  - reguluje průtok vzduchu před vyústkou Charakteristika servopohonu Provozní napětí: 4,8 - 6,0 V Materiál převodů: kovové (první ozubené kolo od motoru plastové) Rozměry: 23 x 12 x 29 mm Stání točivý moment: 1,8 kg/cm (4,8 V); 2,2 kg/cm (6,0 V) Teplotní rozsah: 10 až +50°C Hmotnost: 13,5 gramů Délka vodičů: 175 mm Tolerance otočení: ± 8% Řízení modulu klapky K ovládání modulu klapky lze zakoupit LUFTaTOR řídící modul API12 - jedná se o software a řídící desku, která umožňuje řídit pomocí HTTP REST API až 12 klapek. !!! V případě řízení vlastním systémem není poskytována záruka na servopohon. Základní požadavky na provoz systému: - max. průtok vzduchu jednou plně otevřenou klapkou je 100 m3/h. Dle polohy klapky a procenta jejího uzavření se maximální  povolený průtok (LFmax) úměrně snižuje. Průtok vzduchu jedním nebo více rozdělovacími boxy (PBmax) generovaný rekuperační jednotkou v jednom směru (přívod/odvod) nesmí přesáhnout součet maximálních průtoků všech klapek PBmax < ΣLFmax - teplota vzduchu proudícího klapkou 10-40°C - teplota vzduchu v okolí servopohonu a řídící desky 10-40°C, vlhkost 30-90 % RH - vždy je nutné zachovat přístup k řídící desce a servopohonům pro případnou výměnu Servis Pro čištění systému potrubí lze list klapky snadno demontovat přes vhodně umístěný servisní otvor z distribučního boxu. Pro demontáž osy klapky a vnější části se servopohonem je nutné odmontovat dva šrouby pomocí křížového šroubováku. Tělo klapky ani hrdlo nemusí být demontovány.
