Manuál pro projektanty - multizónová regulace

A. Dimenzování systému (výkonnostní požadavky)

Systém větrání musí být dimenzován tak, aby celkové vlastnosti (průtokové kapacity, účinnost rekuperace a tlakové ztráty) potrubních rozvodů a rekuperačních jednotek splňovaly požadavky aktuální národní legislativy, případně specifické požadavky vyplývající z dotačních programů (např. NZÚ).

B. Návrhové průtoky a zónování

Ačkoli systém umožňuje dynamickou multizónovou regulaci (VAV), pro návrh a výběr VZT jednotky (kapacitu ventilátorů) je nezbytné dimenzovat systém na nejnepříznivější stav.

Definujte minimální a maximální požadované průtoky pro každou jednotlivou místnost (zónu) v objektu, a to na základě jejího účelu a předpokládané zátěže.

Návrhový průtok ${\mathbf{V}}^{\text{min}}$:

Stanovuje se pro situaci, kdy nejsou v objektu přítomny žádné škodliviny ani osoby.

Návrhový průtok ${\mathbf{V}}^{\text{max}}$:

Stanovuje se pro situaci, kdy jsou všechny zóny otevřeny (maximální obsazení). Hlavními kritérii pro stanovení tohoto průtoku jsou:

• • větraný objem objektu

  • maximální předpokládaný počet osob v pobytových místnostech

  • hygienické minimum pro zóny s vysokou zátěží (koupelny, kuchyně, WC)

Výkon rekuperační jednotky v jednotlivých scénách:

Přívod - průtok v dané zóně dimenzujte: počet osob *25 m3/h + součet Vmin ostatní místnosti

Odvod - průtok v dané zóně dimenzujte: dle hygienických potřeb + součet Vmin ostatní místnosti

3. Umístění klapek a distribučních boxů

Dodržujte tato pravidla:

• klapky a distribuční boxy umisťujte tak, aby byly dobře servisovatelné z pohledu čištění a případné výměny dílů, jako je servopohon

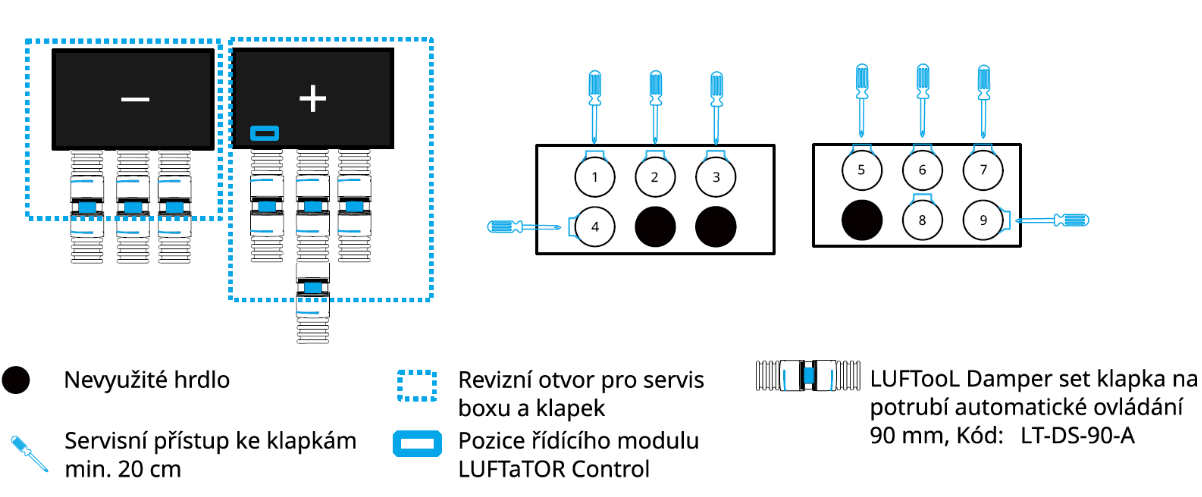

• do výkresu zakreslujte oblasti nutné pro přístup k servisu

• jeden distribuční box by neměl obsluhovat více pater


• je-li to možné, používejte jednořadé boxy, servis klapek je snadnější

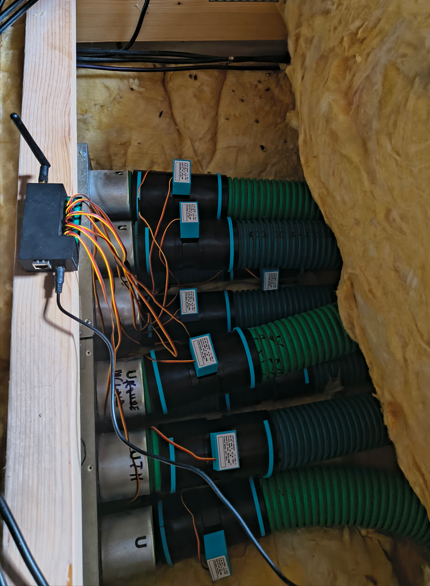

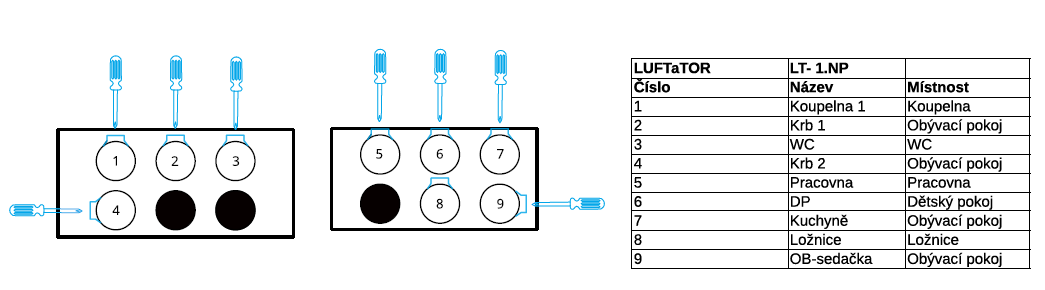

Příklad domu, jehož majitel se rozhodl pro MZR po několika letech provozu. Za distribuční box byly nainstalovány klapky na potrubí (Damper Set) tak, aby k nim byl umožněn přístup pro servis.

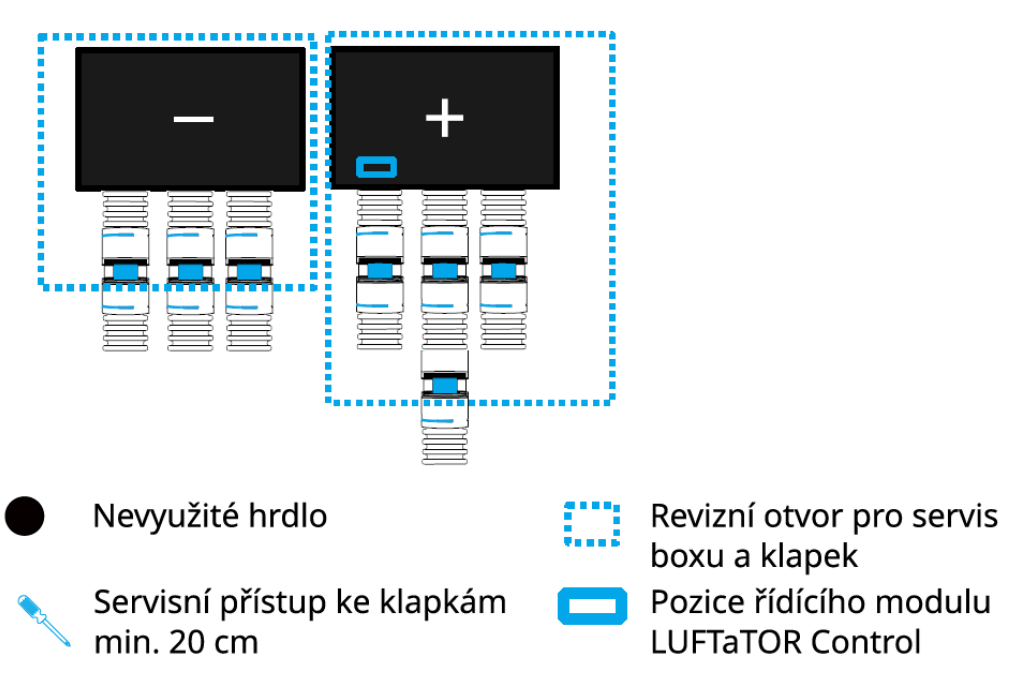

Výkresová dokumentace:

Realizace:

4. Tvorba režimů (scén)

Předpokládané scénáře

Pokud existuje možnost, doporučujeme vždy konzultovat plánované užívání větraného objektu přímo s budoucím uživatelem. Dotazujte se na plánované obsazení místností a jejich specifika (např. četnost využívání pokoje pro hosty, domácího wellness, pracovny pro home office či reálnou obsazenost dětských pokojů). Jen tak dokážete připravit řešení na míru a vyhodnotit vhodné řízení.

Co je scéna:

Scéna = Režim = určuje:

• nastavení klapek
• požadavky na rekuperační jednotku

Nastavení klapek:

Klapky se ovládají ve stupních:

• 90° = zavřeno
• 0° = plně otevřeno

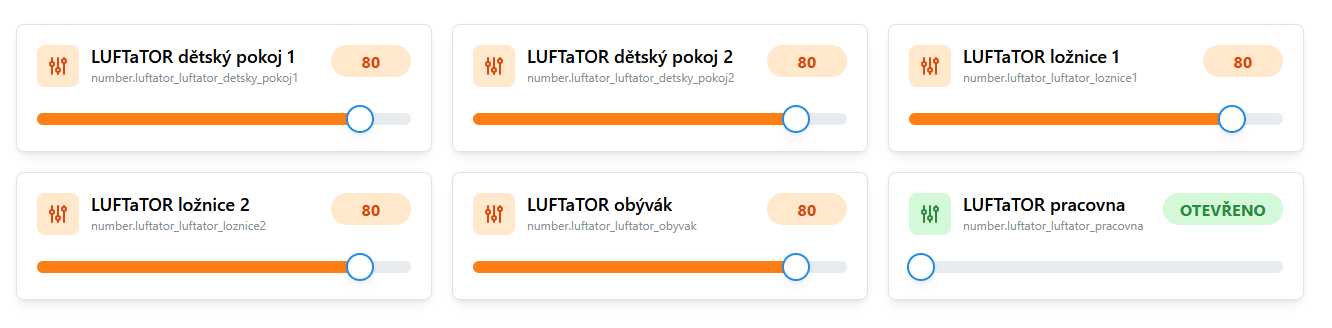

Příklad zobrazení v aplikaci LUFTaTOR:

Požadavky na rekuperační jednotku:

Pro definici "chování rekuperační jednotky" je již v této fázi projektu vhodné znát její typ a možnosti řízení. Pokud je to možné, volte jednotky podporující funkci Constant Flow. Pro usnadnění instalace pak volte jednotky nebo regulace, které jsou v seznamu podporovaných jednotek aplikace LUFTaTOR.

Parametry, které lze definovat u rekuperačních jednotek (vždy záleží na typu jednotky):

• výkon jednotky - v závislosti na typu jednotky lze zadat m3/h nebo stupně výkonu (např. 1-7)
• režim jednotky - např. větrání s rekuperací, noční předchlazení nebo přetlak (např. pro zapálení krbu)
• požadovaná teplota přívodního vzduchu - lze definovat např. u jednotek Atrea
• vlhkostní režim apod.

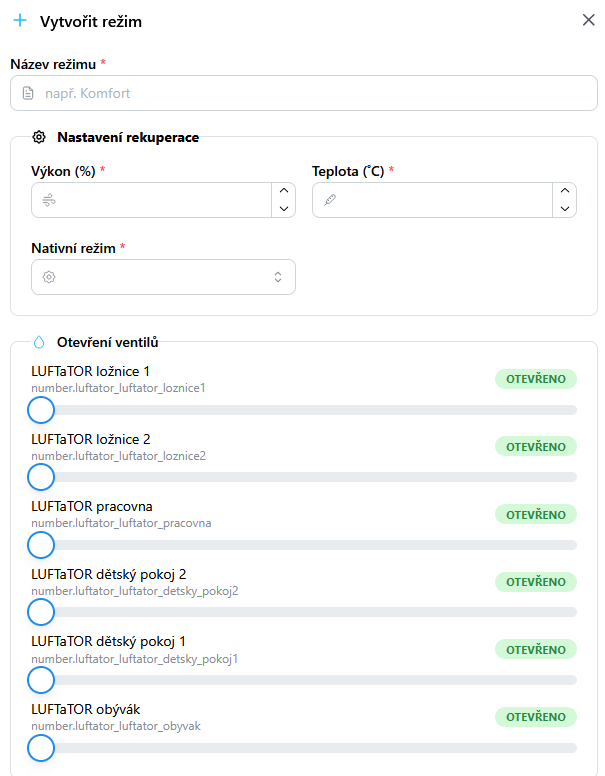

Příklad zadání režimu v aplikaci LUFTaTOR:

Druhy režimů a jejich spouštění:

• základní - spouštěn časovým harmonogramem
• manuální - spouštěn časovým harmonogramem, automatizacemi (např. dosažením hodnoty CO₂), nebo manuálně z aplikace (lze zvolit jakýkoli časový doběh pro každý režim)

Počet režimů je neomezený.

5. Definice spouštěčů

Režimy je možné spouštět pomocí tzv. spouštěčů neboli triggerů.

Triggerem pro systém MZR je obvykle:

• časový harmonogram
• senzor kvality vzduchu  (CO₂, teplota, vlhkost, VOC,...)
• programovatelné tlačítko

Dále je možné využít další triggery, jako jsou přírodní jevy (západ, nebo východ slunce) nebo lze využít hodnot z dalších zařízení, např. stav žaluzií, světel, TV, kamer apod.

Časový harmonogram

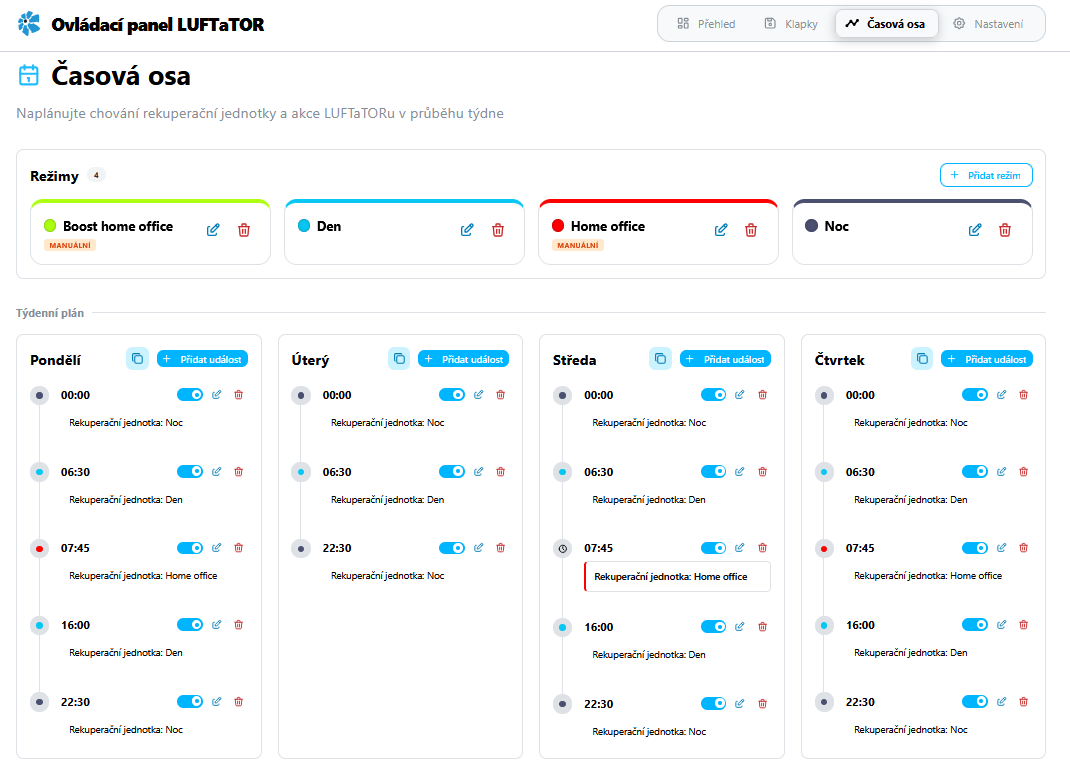

Základním spouštěčem všech systémů s LUFTaTOR Control je časový harmonogram. Režimy jsou poskládány do časové osy v týdenním plánu.

V balíčcích Crono lze celou logiku nastavit pouze na základě časové osy a případně spouštět manuální režimy přímo z aplikace, např. z mobilního telefonu.

Senzory kvality vzduchu a programovatelná tlačítka

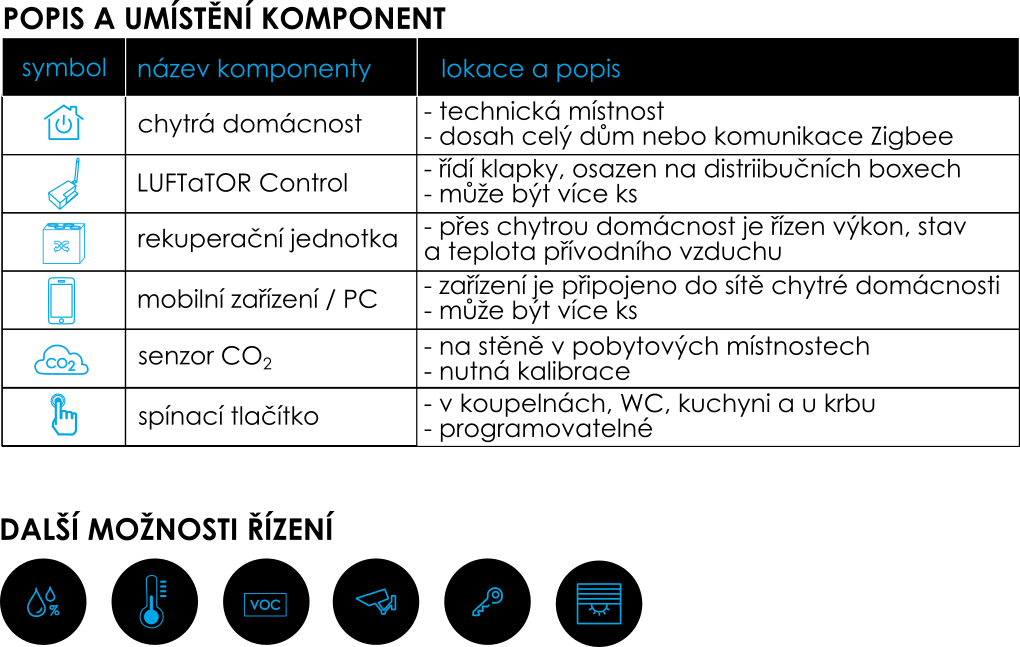

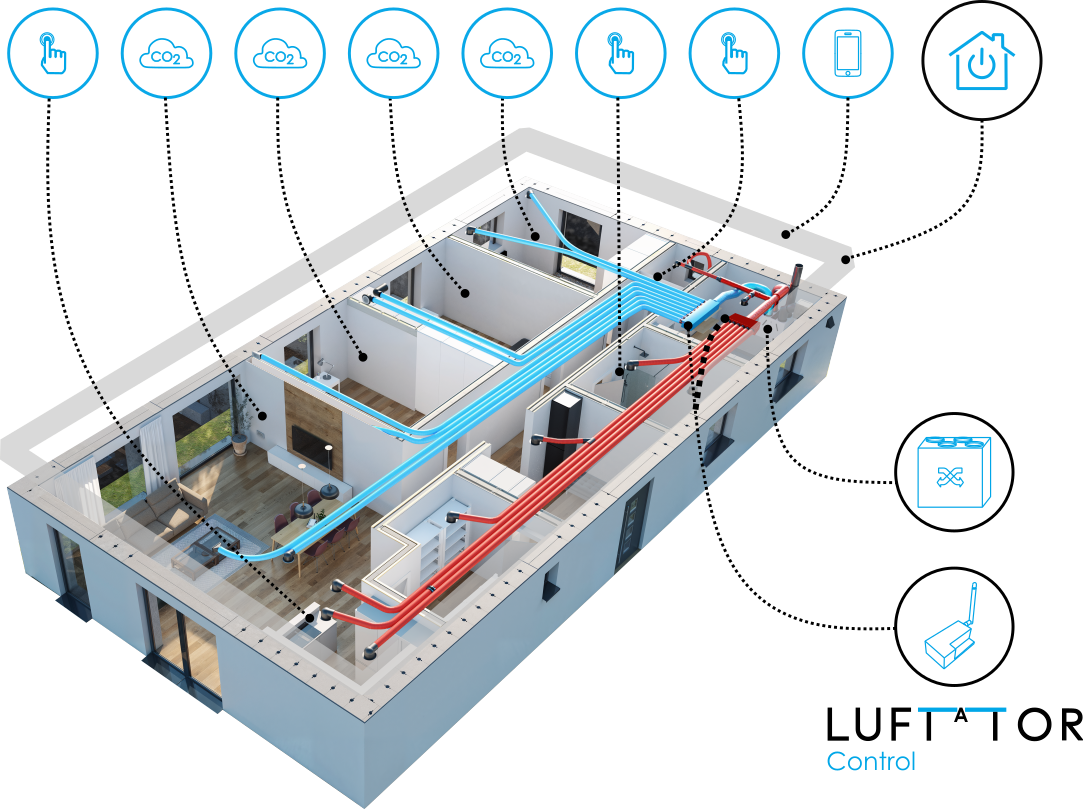

Doporučené umístění v jednotlivých zónách:

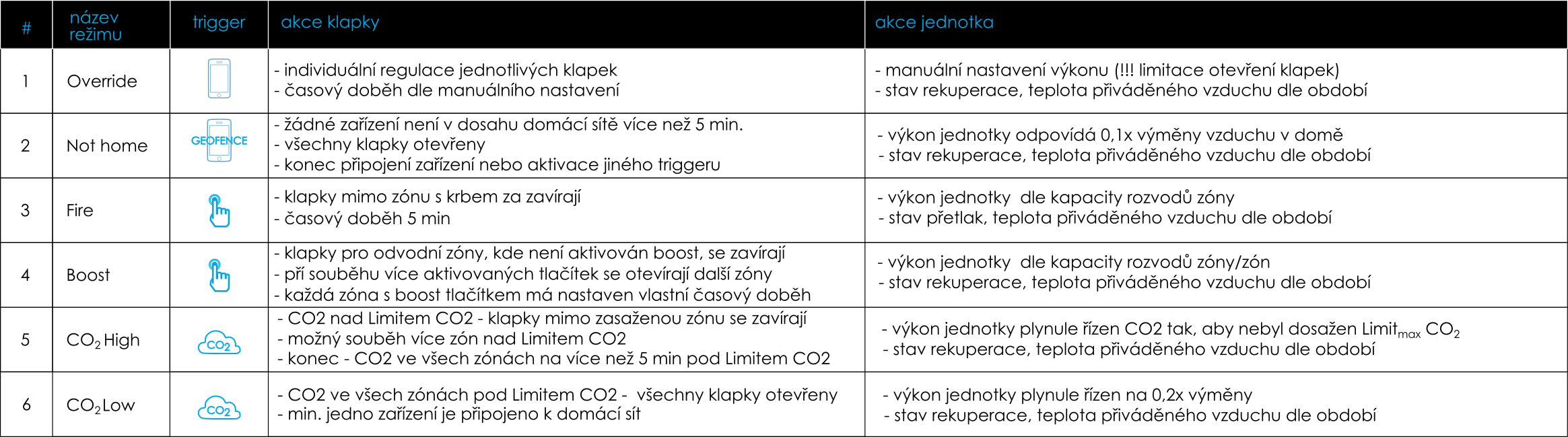

Priorita spouštění režimů

Prioritu má vždy trigger, který byl spuštěn jako poslední.

6. Stabilita a design

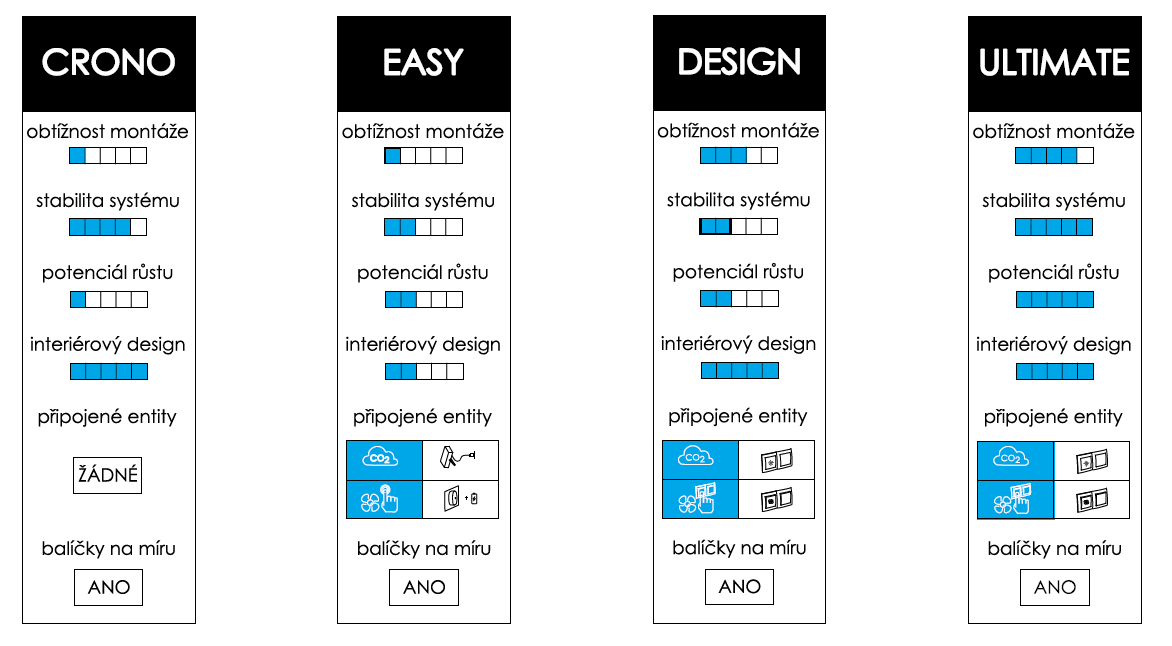

Z pohledu stability komponent a celého systému nabízíme několik úrovní balíčků. Je na volbě klienta a projektanta, kterou úroveň zvolí.

To samé platí o volbě designu. Lze volit mezi senzory, které stačí položit na poličku nebo důmyslně ukrýt v elektroinstalačních krabicích, jejich kryty mohou ladit např. se vzduchotechnickými vyústkami LUFTOMET.

Příklad programovatelného spouštěče zakomponovaného pod vypínač:

7. Požadavky na ostatní profese a přílohy k projektu

POŽADAVKY NA PROFESI ELEKTROINSTALACE:

A) Napájení a komunikace IOT

Pro zadání požadavků na napájení a komunikaci chytré domácnosti a dalších IOT zařízení vč. LUFTaTOR Control doporučujeme využít našich schémat balíčků a zapojení.

B) Napájení rekuperační jednotky + případné komunikace

Využijte podkladů od výrobce jednotky.

PROFESE STAVBY:

Zadejte nutnost zajištění servisních otvorů pro servis klapek a přístup k distribučním boxům.

Ke standardnímu projektu vzduchotechniky doporučujeme přiložit:

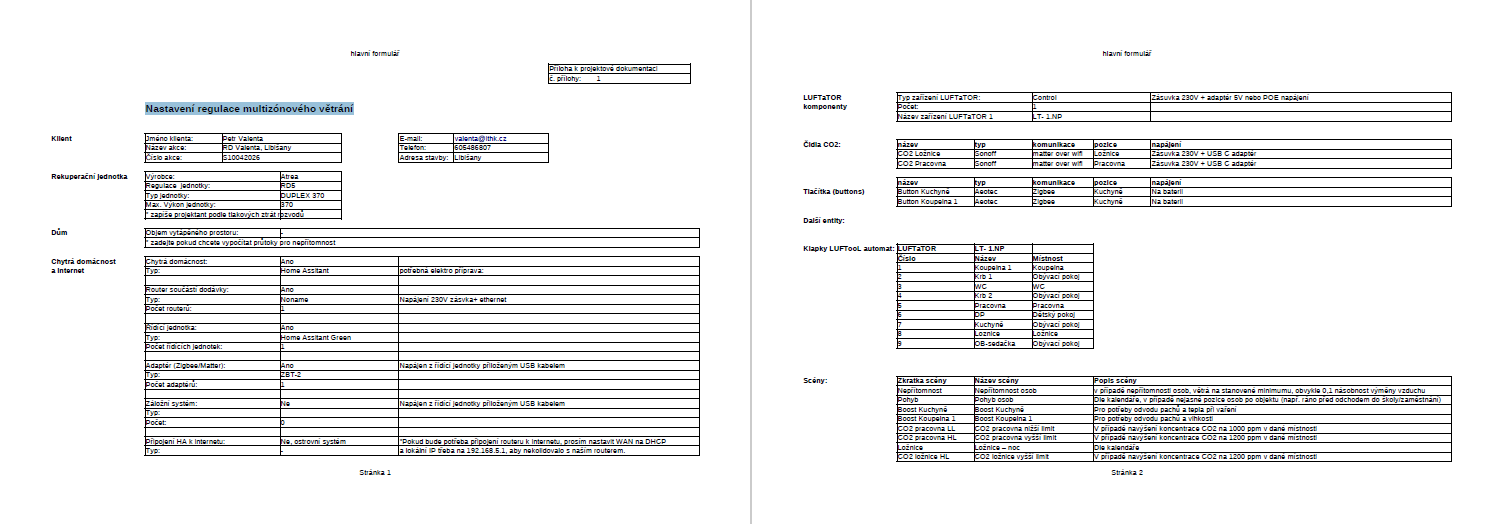

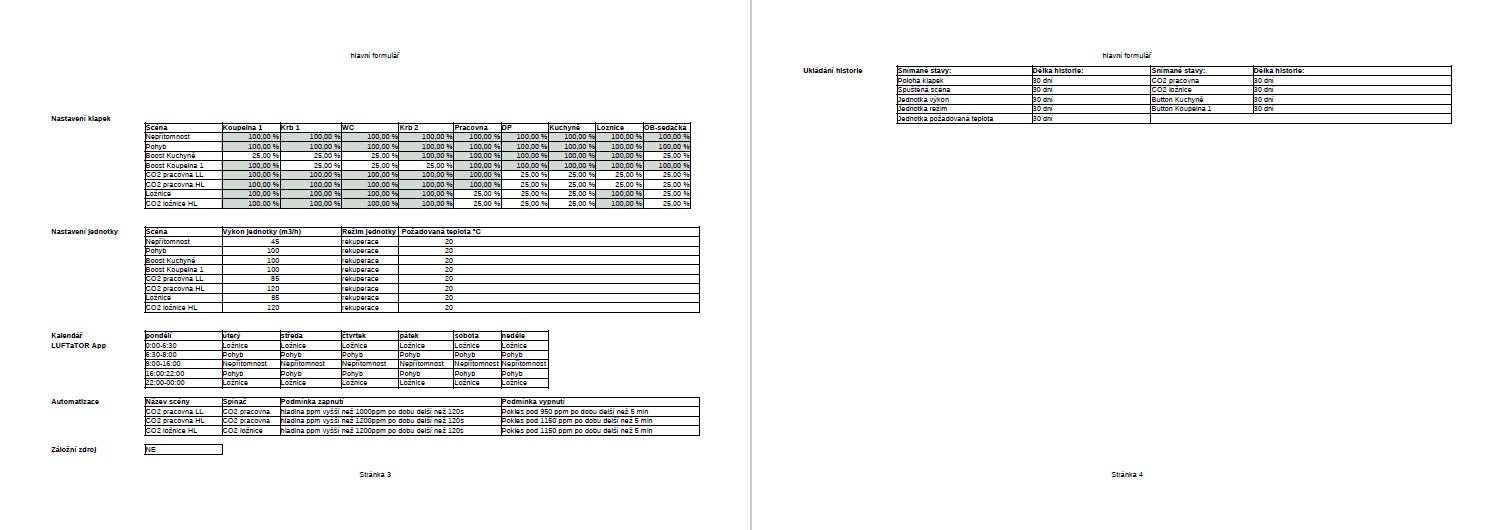

1)  Protokol s názvem: Nastavení regulace multizónového větrání

2)  Výkresy a schémata:

• rozkreslení distribučních boxů a klapek a tabulku označující čísla klapek, název klapky a místnost/ zónu, kterou ovládají
• zakreslení klapek a servisních otvorů

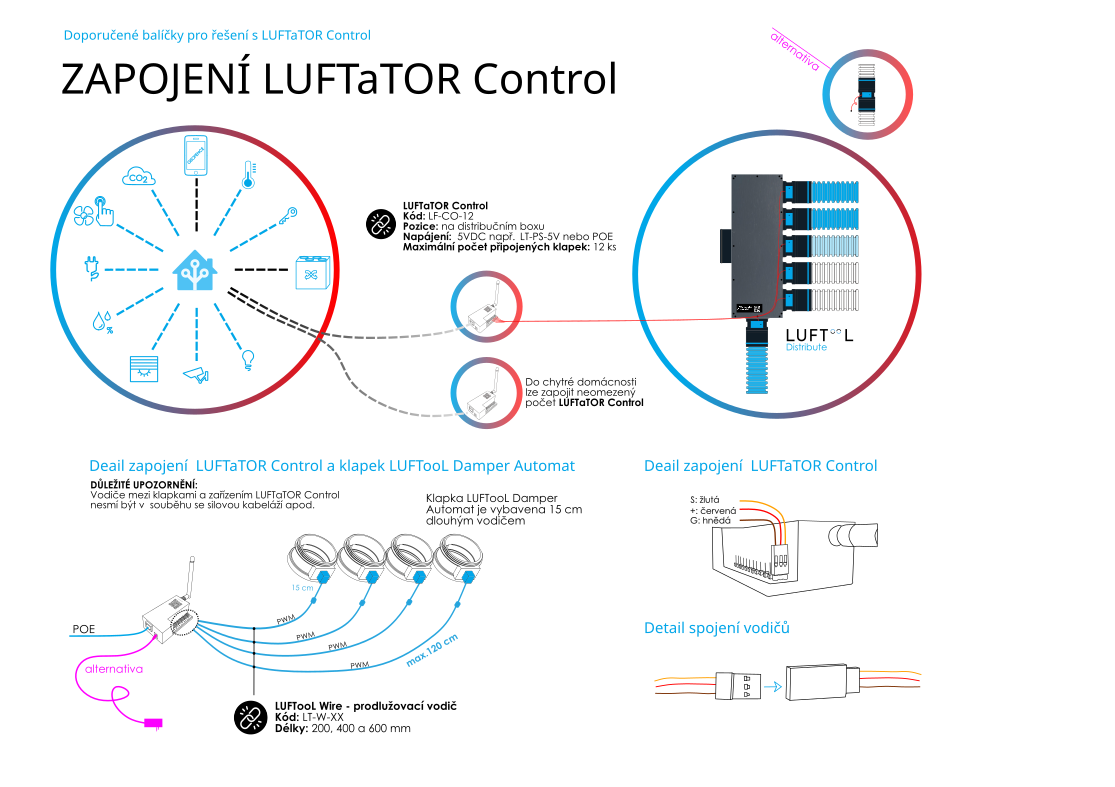

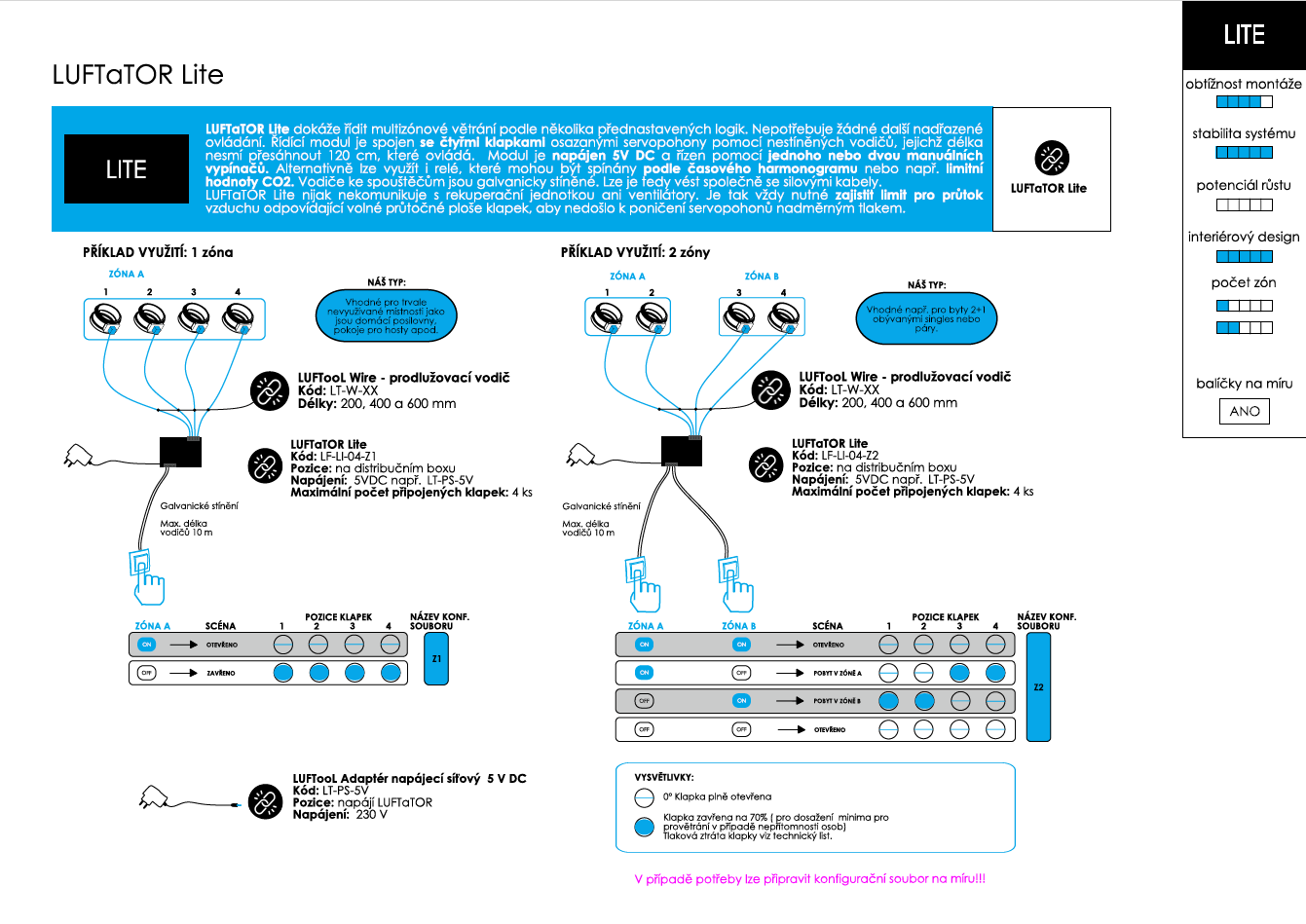

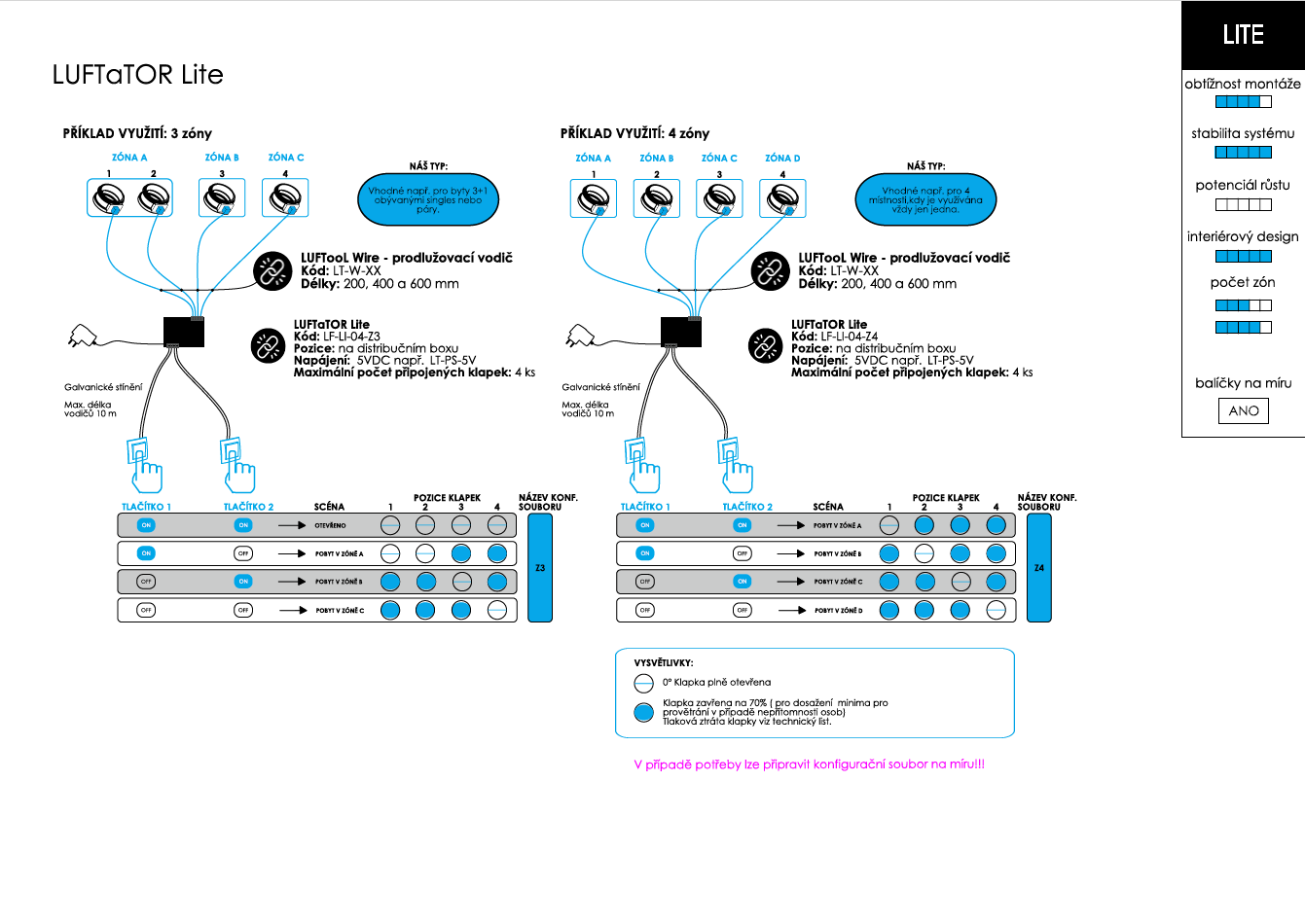

• schéma zapojení LUFTaTOR Control nebo Lite vysvětlující logiku řízení, požadavky na napájení a komunikaci mezi entitami Lite Z1 a Z2

Lite Z1 a Z2:

Lite Z3 a Z4:

Control:

Crono:

Easy:

Design:

Ultimate:

Dále přiložte:

• technický list LUFTaTOR Control

• technický list LUFTooL Distribute (klapky atd.)

Poslední úpravy: 03.06.2026

Autor: PS, Luftuj s.r.o.

Další informace:

Komunita a vývoj

Jsme zastánci živého procesu vývoje. Uživatelé, výrobci jednotek, integrátoři a projektanti mají možnost aktivně přispívat a sdílet svá osvědčená řešení na naší GitHubové stránce. Náš interní tým připravuje a postupně zveřejňuje vlastní referenční logiky řízení a postupy pro zapojení dalších zařízení.

Princip multizónové regulace

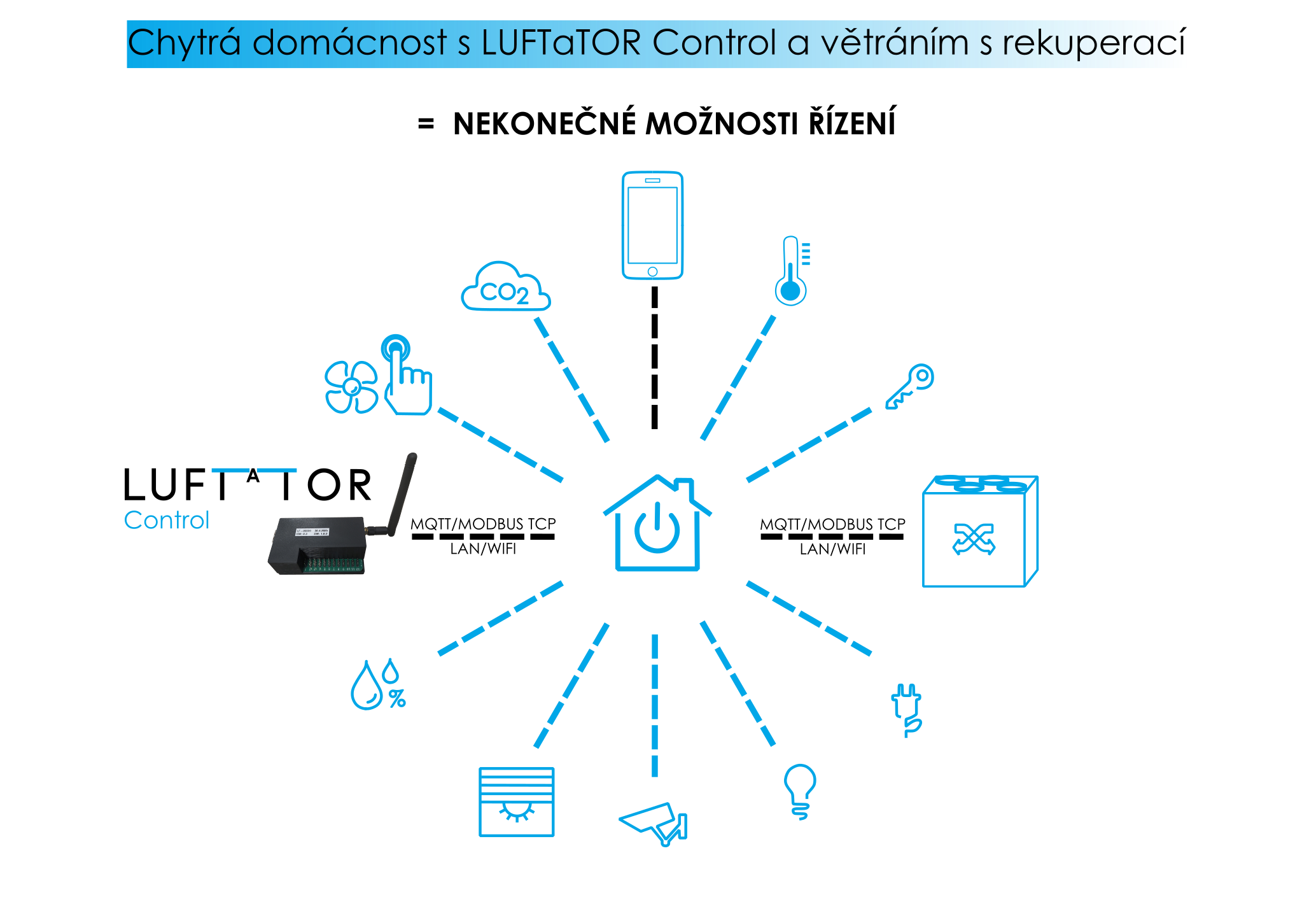

Zařízení LUFTaTOR Control komunikuje s řídicí jednotkou Smart Home, která  řídí regulační klapky (LUFTooL Damper automat), které plynule regulují objemový průtok vzduchu do definovaných větracích zón. Klapky pracují na principu VAV (Variable Air Volume).

Umístění klapek:

• přímo na hrdlech distribučních komor LUFTooL Distribute box (pro centralizované řízení v rozdělovači)

• nebo přímo na vzduchotechnické potrubí (např. LUFTooL Damper Set)

Servisní přístup:

• pro funkční a dlouhodobý provoz je bezpodmínečně nutné zajistit snadný servisní přístup ke všem řídicím klapkám (akčním členům)

• regulace může být aplikována na přívod i odvod vzduchu

• multizónové větrání umožňuje výměnu vzduchu pouze tam, kde jsou detekovány zátěže (CO2​, VOC, vlhkost, pachy) a udržovat ostatní zóny na minimálním hygienicky nutném průtoku

Požadavky na rozvody a rekuperační jednotku

1. Požadavek na rekuperační jednotku

Vzhledem k dynamickým změnám tlakové ztráty v závislosti na průtocích a uzavírání klapek, které vyplývají z multizónové regulace, je pro zajištění rovnotlakého větrání a zachování účinnosti rekuperace klíčové splnit následující:

1. Funkce Konstantního průtoku (Constant Flow): systém VZT musí být osazen rekuperační jednotkou s aktivní regulací ventilátorů, která je schopna udržet nastavený referenční průtok a kompenzovat tak uzavírání a otevírání zónových klapek.



2. Disponibilní tlak: projektant musí při dimenzování ověřit, že ventilátory VZT jednotky mají dostatečný disponibilní tlak pro překonání tlakových ztrát potrubní sítě ve všech nastavených scénách při zachování nominálního průtoku.



3. Možnost integrace řízení do nadřazeného systému chytré domácnosti (Smart Home):

   Výhody pro uživatele: integrace rekuperace do Smart Home umožňuje jednotné ovládání všech technologií (VZT, topení, osvětlení, kamery, žaluzie atd.) a vizualizaci stavů a hodnot čidel (IAQ). Hodnoty z čidel nebo stavy z jiných zařízení lze použít pro logiky dalších technologií.

   Optimalizace průtoku: z pohledu LUFTaTORu je klíčové, aby komunikace rekuperační jednotky se Smart Home umožňovala prevenci nevhodných provozních stavů. Díky komunikaci a správnému nastavení lze předejít situacím, kdy je příliš vysoký průtok vzduchu tlačen do malé průtočné plochy (např. většina klapek uzavřena, ale jednotka běží na maximum). Díky tomu se minimalizuje riziko nadměrné tlakové ztráty, která může způsobit nevratné poškození ventilátorů a vysokou akustickou zátěž.

2. Návrh potrubních rozvodů

Řízení a klapky jsou dimenzovány na rozvody typu "hvězdice" pro flexibilní plastové potrubí s vnějším průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm s průtoky vzduchu jednotlivými větvemi do 100 m³/h.

• Symetrie: rozdělovací komory (distribuční boxy) by měly být navrženy tak, aby délky a tlakové ztráty potrubních tras do všech místností byly co nejpodobnější (tlakové vyvážení) a co nejkratší.

• Minimalizace ztrát: pro místnosti s delšími trasami nebo vyššími požadovanými průtoky je nutné buď zvýšit počet jednotlivých potrubí s cílem udržet nízkou rychlost proudění a minimalizovat tlakové ztráty a hluk, nebo je nutné v jednotlivých scénách počítat s regulací pomocí klapek (krátké větvě neotvírat na 100% pro zajištění navýšení průtoku z delší větve).

3. Výběr typu řízení

1) Definujte komunikační strategii

Před výběrem samotného typu řízení je nutné určit možnosti komunikace mezi rekuperační jednotkou a chytrou domácností.

Pokud je to možné, doporučujeme vždy integraci rekuperační jednotky do chytré domácností (Smart Home). V dalších krocích tedy uvažujeme jen tuto variantu.

2) Pro variantu s LUFTaTOR Control zvolte typ logiky řízení

Nejprve zvolte typ multizónové regulace LUFTaTOR Control a definujte umístění všech potřebných zařízení (klapky, čidla, ovládacích prvků).
