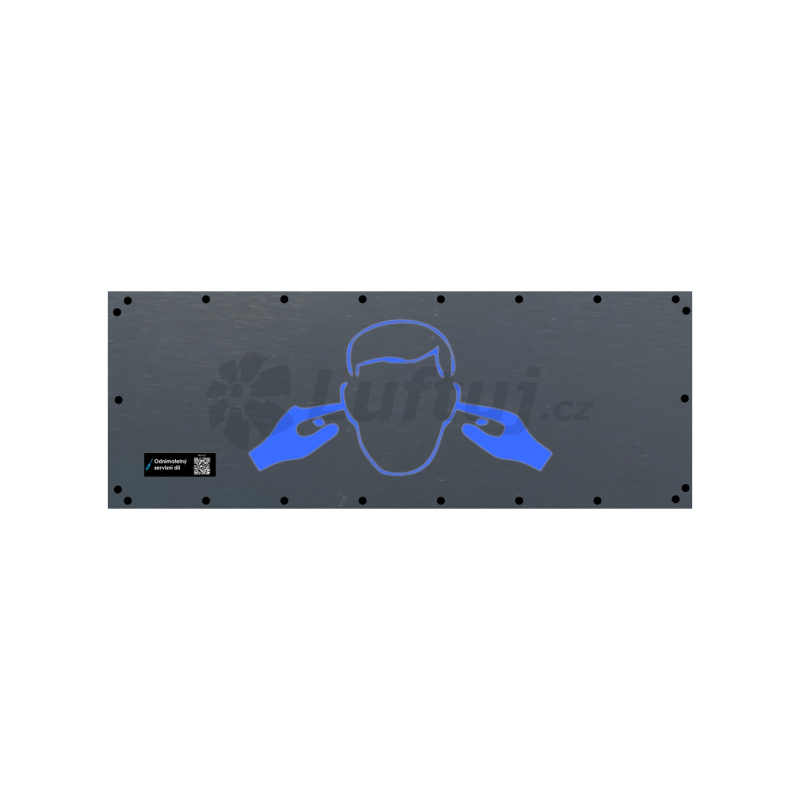

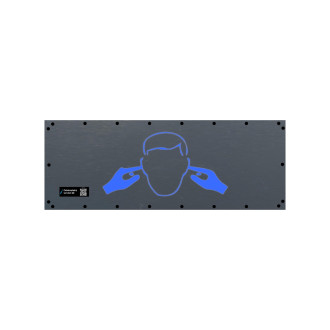

Hluková izolace pro LUFTooL Distribute Box SR 13XX

Hliníková samolepící vysoce přilnavá montážní páska ALU.

Tato sada je navržena pro snadnou, pevnou a přesnou montáž Distribučních Boxů do jakékoliv nosné konstrukce. Sada obsahuje čtyři kusy speciálních kovových úhelníků, které umožňují plynulou vertikální regulaci pozice boxu. Po upevnění stačí povolit a následně utáhnout vrut v podélném otvoru a tím precizně doladit výškovou úroveň boxu dle potřeby. Technické vlastnosti Úhelníky Rozměry Výška: 80 mm Šířka: 20 mm Tloušťka 3 mm Otvory (kratší strana)  počet: 2 ks Otvory (kratší strana)  tvar: kruh Otvory (kratší strana)  velikost: 6 mm Otvor (delší strana) tvar:  Elipsa Otvor (delší strana) rozměr:  50x5 mm Materiál úhelníků Úhelníky jsou galvanický zinkovány. Tloušťka zinku je kolem 12 mikronů. Úhelníky jsou vhodné pro instalace v interiéru bez vysoké vlhkosti.  Vruty Rozměry Průměr 4,2 mm Délka 19 mm Barva černá Materiál Vysoce kvalitní ocel, která zaručuje dlouhou životnost a odolnost vůči korozi Samovrtná špička: Umožňuje rychlé a přesné šroubování bez nutnosti předvrtávání Snadná montáž: Díky podložkové hlavě se tlak rovnoměrně rozkládá, což minimalizuje riziko poškození materiálu Montáž 1. Kotvení k Boxu: Úhelník se nejprve připevní k tělu Distribute Boxu. Použijte dodané samořezné vruty a šroubujte skrz plastové opláštění přímo do vnitřní kovové konstrukce boxu. ???? Důležité: Tímto postupem je zaručeno, že nedojde k narušení vzduchotěsnosti vnitřní vzduchové obálky boxu. 2. Kotvení k nosné konstrukci: Kratší stranu úhelníku (s kruhovými otvory) následně upevněte k nosné konstrukci (zeď, strop, rám). Kotvící materiál (hmoždinky, šrouby, atd.) zvolte dle typu materiálu Vaší konstrukce – nejsou součástí balení. 3. Nastavení výšky: Částěčně uvolněte vrut ukotvený do Distribute Boxum, nastavte výšku a následně utáhnětě. Balení obsahuje 4ks úhelníku 4ks vrutů Baleno do stretchfólie.

Vynikající tlumič hluku pro větrací jednotky s rekuperací tepla pro rodinné domy. Tyto tlumiče používáme pro přívodní i odvodní větve na všech našich instalacích. Ohebný tlumič má výrazně lepší výsledky útlumu než pevné tlumiče a velmi dobře se s ním pracuje. Ohebné tlumiče hluku SonoDal, SonoExtra, SonoUltra apod. se vyznačují vysokou flexibilitou a velmi dobrou hlukovou izolací. Tlumič se skládá z netkané vnitřní hadice z polypropylenu, izolace ze skelných vláken tloušťky 25 mm a vnějšího pláště z laminovaného hliníku a dvou vrtsev polyesteru odolného proti roztržení. Vnitřní hadice je hydrofobní a antibakteriální. Hrdla tlumiče z pozinkovaného ocelového plechu slouží ke snadnému připojení tlumiče na potrubní systém, na jednotku popř. 2 tlumiče za sebe. Na jedné straně tlumiče je hrdlo vsuvkou a na druhé straně nátrubkem. Použití slouží ke snižování hluku ve vzduchotechnických systémech Technická specifikace viz obrázky

Popis Tyto regulátory se používají k regulaci a útlumu proudění vzduchu designové vyústek řady Luftomet. Regulátor PF Je vyrobena ze speciální plastové akustické pěny s velmi vysokými tlumícími vlastnostmi. Nastavení průtoku vzduchu je jednoduché a rychlé - stačí otočit spodním kroužkem. Použití Regulátor se vkládá do zděře výustky. Lze jej použít na přívodní i odvodní potrubí. Používá se pro plynulou regulaci proudění vzduchu a potlačení hluku ve vyústce.   Konstrukce Tlumič se skládá ze dvou pěnových kotoučů: -tlumicí prvek z měkké PUR akustické polyuretanové pěny s vynikajícími tlumícími vlastnostmi, z jedné strany potažený ochrannou fólií -nastavovací kotouč vyrobený z tuhé polyetylenové PE pěny.

Vynikající tlumič hluku pro větrací jednotky s rekuperací tepla pro rodinné domy. Tyto tlumiče používáme pro přívodní i odvodní větve na všech našich instalacích. Ohebný tlumič má výrazně lepší výsledky útlumu než pevné tlumiče a velmi dobře se s ním pracuje. Ohebné tlumiče hluku SonoDal, SonoExtra, SonoUltra apod. se vyznačují vysokou flexibilitou a velmi dobrou hlukovou izolací. Tlumič se skládá z netkané vnitřní hadice z polypropylenu, izolace ze skelných vláken tloušťky 25 mm a vnějšího pláště z laminovaného hliníku a dvou vrtsev polyesteru odolného proti roztržení. Vnitřní hadice je hydrofobní a antibakteriální. Hrdla tlumiče z pozinkovaného ocelového plechu slouží ke snadnému připojení tlumiče na potrubní systém, na jednotku popř. 2 tlumiče za sebe. Na jedné straně tlumiče je hrdlo vsuvkou a na druhé straně nátrubkem. Použití slouží ke snižování hluku ve vzduchotechnických systémech Technická specifikace viz obrázky

Vynikající tlumič hluku pro větrací jednotky s rekuperací tepla pro rodinné domy. Tyto tlumiče používáme pro přívodní i odvodní větve na všech našich instalacích. Ohebný tlumič má výrazně lepší výsledky útlumu než pevné tlumiče a velmi dobře se s ním pracuje. Ohebné tlumiče hluku SonoDal, SonoExtra, SonoUltra apod. se vyznačují vysokou flexibilitou a velmi dobrou hlukovou izolací. Tlumič se skládá z netkané vnitřní hadice z polypropylenu, izolace ze skelných vláken tloušťky 25 mm a vnějšího pláště z laminovaného hliníku a dvou vrtsev polyesteru odolného proti roztržení. Vnitřní hadice je hydrofobní a antibakteriální. Hrdla tlumiče z pozinkovaného ocelového plechu slouží ke snadnému připojení tlumiče na potrubní systém, na jednotku popř. 2 tlumiče za sebe. Na jedné straně tlumiče je hrdlo vsuvkou a na druhé straně nátrubkem. Použití slouží ke snižování hluku ve vzduchotechnických systémech Technická specifikace viz obrázky

Konektor je  součástí systému LUFTooL Distribute, který je inovativní a modulární.  Celý systém je určen pro snadnou regulaci vzduchu, díky kterému je možné libovolně rozdělovat proud vzduchu v jednotlivých zónách nebo místnostech v rodinných domech a menších provozovnách. Jednotlivé prvky však lze využít i pro další prvky jako jsou stropní a stěnové boxy. Konektor je např možné osadit do jakéhokoliv boxu s patřičným otvorem. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Konektor (PETG), dva těsnící kroužky. Baleno do plastového sáčku. Montáž: Na závit konektoru lze přišroubovat např. na: LUFTooL modul klapky s automatickým nebo manualním ovládáním LUFTooL hrdla pro potrubí (75, 90 a 100 mm) Příklady instalace Osazení přes konektor nebo modul klapky k distribučnímu boxu

Tato sada je navržena pro snadnou, pevnou a přesnou montáž Distribučních Boxů do jakékoliv nosné konstrukce. Sada obsahuje čtyři kusy speciálních kovových úhelníků, které umožňují plynulou vertikální regulaci pozice boxu. Po upevnění stačí povolit a následně utáhnout vrut v podélném otvoru a tím precizně doladit výškovou úroveň boxu dle potřeby. Technické vlastnosti Úhelníky Rozměry Výška: 80 mm Šířka: 20 mm Tloušťka 3 mm Otvory (kratší strana)  počet: 2 ks Otvory (kratší strana)  tvar: kruh Otvory (kratší strana)  velikost: 6 mm Otvor (delší strana) tvar:  Elipsa Otvor (delší strana) rozměr:  50x5 mm Materiál úhelníků Úhelníky jsou galvanický zinkovány. Tloušťka zinku je kolem 12 mikronů. Úhelníky jsou vhodné pro instalace v interiéru bez vysoké vlhkosti.  Vruty Rozměry Průměr 4,2 mm Délka 19 mm Barva černá Materiál Vysoce kvalitní ocel, která zaručuje dlouhou životnost a odolnost vůči korozi Samovrtná špička: Umožňuje rychlé a přesné šroubování bez nutnosti předvrtávání Snadná montáž: Díky podložkové hlavě se tlak rovnoměrně rozkládá, což minimalizuje riziko poškození materiálu Montáž 1. Kotvení k Boxu: Úhelník se nejprve připevní k tělu Distribute Boxu. Použijte dodané samořezné vruty a šroubujte skrz plastové opláštění přímo do vnitřní kovové konstrukce boxu. ???? Důležité: Tímto postupem je zaručeno, že nedojde k narušení vzduchotěsnosti vnitřní vzduchové obálky boxu. 2. Kotvení k nosné konstrukci: Kratší stranu úhelníku (s kruhovými otvory) následně upevněte k nosné konstrukci (zeď, strop, rám). Kotvící materiál (hmoždinky, šrouby, atd.) zvolte dle typu materiálu Vaší konstrukce – nejsou součástí balení. 3. Nastavení výšky: Částěčně uvolněte vrut ukotvený do Distribute Boxum, nastavte výšku a následně utáhnětě. Balení obsahuje 4ks úhelníku 4ks vrutů Baleno do stretchfólie.

Šroubovací záslepka LUFTooL Screw Plug je navržena jako ideální a spolehlivé řešení pro dočasné i trvalé zaslepení nepoužívaných konektorů na rozdělovacích komorách (Distribute Box) systému LUFTooL Distribute. Určeno pro LUFTooL Distribute Boxy: Naše Distribuční Boxy jsou standardně vybaveny připojovacími konektory, na které lze napojit klapky (LUFTooL Damper) nebo přímo hrdla (LUFTooL Spigot) pro připojení potrubí. Efektivní zaslepení: Screw Plug slouží k hermetickému uzavření jednoho nebo více těchto konektorů, které v dané chvíli nejsou osazeny potrubím. Dokonalá těsnost: Tělo záslepky je vybaveno přesnou vnější šroubovicí, která zaručuje téměř dokonale těsné a pevné spojení s konektorem boxu. Snadná manipulace: Záslepku lze kdykoliv snadno odšroubovat a nepoužívaný konektor tak bez problémů nahradit hrdlem nebo klapkou. Materiál PETG Montáž 1. Záslepku přiložte k volnému konektoru na Distribučním Boxu. 2. Otáčejte záslepkou ve směru hodinových ručiček, dokud neucítíte zřetelný mechanický odpor. Tím je zajištěno pevné a těsné usazení. Balení obsahuje Plastovou záslepku Baleno volně (bez samostatného obalu) do krabice

LUFTooL Distribute Box je: - vyráběn na míru pro Váš dům - stačí vybrat spávnou variantu - precizně přesná modulární distribuční (rozdělovací) komora pro systémy větrání s rekuperací nebo podtlakové systémy - připravena pro napojení hrdel flexibilního korugované plastové potrubí průměru 75 mm a 90 mm nebo i tradičních kovových vzduchovodů SPIRO s průměrem 100 mm. - připraven pro efektivní rozdělení vzduchu díky trvalé nebo dynamické regulaci  - vybaven odolnou a zároveň lehkou konstrukcí umožňující snadné kotvení boxu i opláštění deskami z hygienického plastu  bez ztráty těsnosti - díky nízké váze oblíben pro snadnou a rychlou montáž - snadno čistitelný díky velkému servisnímu dílu a odnímatelným listům klapek

Hrdlo pro flexibilní potrubí s vnějším průměrem 90 mm je univerzální modulární prvek ze série LUFTooL Distribute. Tu tvoří komponenty, které lze rychle a těsně sešroubovat do různých celků. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla hrdla (ABS), těsnící a aretační kroužek (PETG). Baleno do plastového sáčku. Hrdlo lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy  LUFTooL modul klapky s automatickým nebo manualním ovládáním Příklady instalace Osazení přes konektor nebo modul klapky k distribučnímu boxu Montáž Našroubujte na patřičný modul. Poté navlékněte těsnění na potrubí, zasuňte ho do hrdla a zaaretujte pomocí modrého aretačního kroužku.

LUFTool Damper set – je klapka určená pro montáže na flexibilní potrubí vzduchotechniky s vnější průměrem 90 mm. Klapka se ovládá manuálně v sedmi stupních. LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • dimenzován pro flexibilní plastové potrubí s průměrem 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný, dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG LUFTool Damper set obsahuje tyto prvky systému Distribute: 1) LUFTooL Spigot hrdlo pro potrubí (90 mm, female) 2) LUFTooL Damper modul klapky (manuální ovládání) 3) LUFTooL Spigot hrdlo pro potrubí (90 mm, male)
