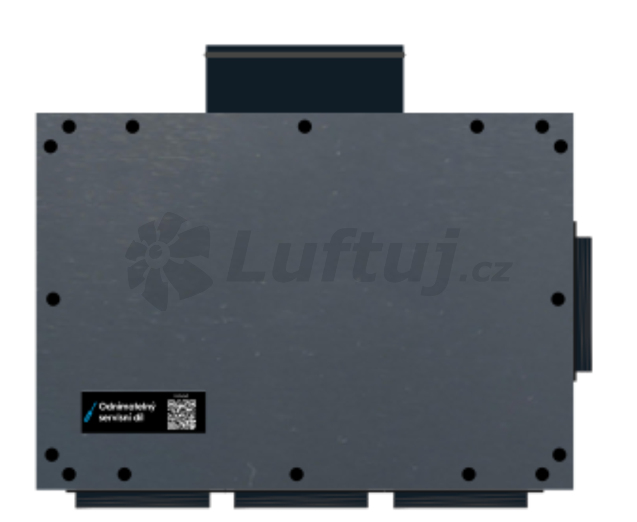

LUFTooL DB distribuční komora jednořadá LT-DB-SR-160-3605 (ATYP)

Modul klapky s manuálním ovládáním je součástí řady LUFTooL Distribute. Klapka umožňuje ruční řízení- otevírání a zavírání vzduchovodů v sedmi polohách.  Spolu s další prvky modulárního systému slouží k zónování větrání s rekuperací tepla v rodinných domech, bytech a malých provozovnách. Systém lze použít pro přívod i odvod vzduchu s průtoky do 100 m3/h v jedné větvi. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Nastavení průtoku: Změny polohy klapky se dosáhne mírným nadzvednutím madla klapky nad podložku, pootočením a spuštěním madla zpět do jedné ze sedmi připravených pozic. Balení obsahuje: Plastový výlisek těla klapky (ABS) osazený listem klapky, osou klapky (PETG) a madlem pro změnu polohy. Návod.  Baleno do plastového sáčku. Modul klapky lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy  Na druhé straně je modul připraven pro připojení na LUFTooL hrdla pro potrubí: LT-SP-75-SR-IT....hrdlo pro flexibilní potrubí 75 mm LT-SP-90-SR-IT....hrdlo pro flexibilní potrubí 90 mm LT-SP-100-SR-IT....hrdlo pro tradiční potrubí SPIRO, bílý plast nebo flexibilní potrubí SONO, Mastersan apod dimenze 100 mm. Přiklady instalace 1) osazení přes konektor k distribučnímu boxu - reguluje průtok vzduchu vycházející z distribučního boxu do jednotlivých potrubí 2) osazení před LUFTOMET Flat box  - reguluje průtok vzduchu před vyústkou Základní požadavky na provoz systému: - max. průtok vzduchu jednou plně otevřenou klapkou je 100 m3/h. Dle polohy klapky a procenta jejího uzavření se maximální  povolený průtok (LFmax) úměrně snižuje. Průtok vzduchu jedním nebo více rozdělovacími boxy (PBmax) generovaný rekuperační jednotkou v jednom směru (přívod/odvod) nesmí přesáhnout součet maximálních průtoků všech klapek PBmax < ΣLFmax - teplota vzduchu proudícího klapkou 10-40°C - teplota vzduchu v okolí servopohonu a řídící desky 10-40°C, vlhkost 30-90 % RH Servis Pro čištění systému potrubí lze list klapky snadno demontovat přes vhodně umístěný servisní otvor distribučního boxu. Pro demontáž osy klapky je nutné odmontovat dva šrouby pomocí křížového šroubováku. Tělo klapky ani hrdlo nemusí být demontovány.

Náhradní servopohon pro systém Distribute a modul klapky s automatickým ovládáním.

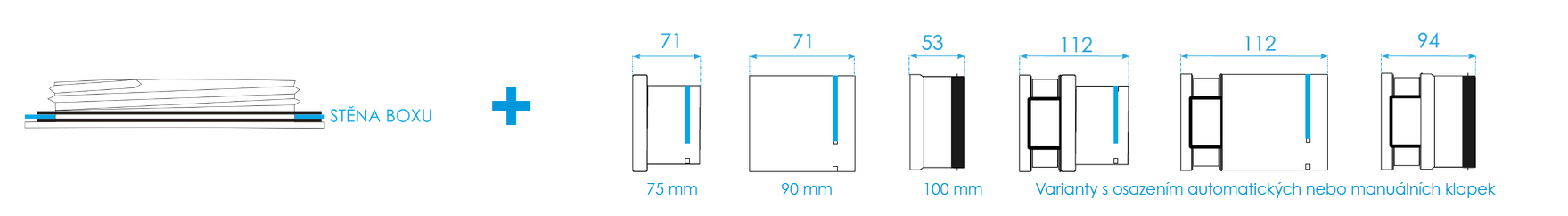

Základní vlastnosti LUFTooL Distribute Box, které vyrábíme na míru dle Vašich potřeb: nazýván také jako distribuční nebo rozdělovací komora v systémech rekuperace tepla určen k rozdělení nebo sdružení proudu vzduchu do/z jednotlivých místností  dodáván vždy na míru pro Váš dům - stačí vybrat spávnou variantu vhodný pro systémy větrání s rekuperací nebo podtlakové systémy vyráběn z precizně vyráběných plastových modulárních dílů (obráběných na CNC) umožňuje napojení flexibilní korugované plastové potrubí průměru 75 mm a 90 mm nebo i tradičních kovových vzduchovody SPIRO s průměrem 100 mm, hrdla lze kombinovat možné doplnit o klapky pro efektivní rozdělení vzduchu pomocí trvalé nebo dynamické regulace  vybaven odolnou a zároveň lehkou konstrukcí umožňující snadné kotvení boxu i opláštění bez ztráty těsnosti díky nízké váze oblíben pro snadnou a rychlou montáž snadno čistitelný díky velkému servisnímu dílu a odnímatelným listům klapek estetický, což rozšiřuje možnosti použití např. v místech bez podhledu připraven pro instalaci hlukové izolace (volitelné příslušenství) Postup objednávky: 1. Výběr typu boxu: Varianty boxů LUFTooL DIstribute box vybírejte z pdf (poznamenejte si kód): Jednořadý box (SR), hlavní hrdlo na: dlouhé stěně LT-DB-SR-1XXX horní stěně LT-DB-SR-2XXX krátké stěně LT-DB-SR-3XXX dlouhá strana 3 nebo 4 hrdla LT-DB-SR-13XX + LT-DB-SR-14XX  dlouhá strana 5 nebo 6 hrdel LT-DB-SR-15XX + LT-DB-SR-16XX  dlouhá strana 3 nebo 4 hrdla LT-DB-SR-23XX + LT-DB-SR-24XX  dlouhá strana 5 nebo 6 hrdel LT-DB-SR-25XX + LT-DB-SR-26XX  dlouhá strana 3 nebo 4 hrdla LT-DB-SR-33XX + LT-DB-SR-34XX  dlouhá strana 5 nebo 6 hrdel LT-DB-SR-35XX + LT-DB-SR-36XX  2. Ceník boxů distribute Ke stažení zde.  3. Výběr příslušenství k rozdělovacím boxům LUFTooL Distribute Distribute komponenty (hrdla, klapky) Distribute příslušenství (držáky, záslepky, hluková izolace atd.) LUFTaTOR Control 4. Vložení zboží do košíku Do košíku vložte příslušenství a tuto položku (LUFTooL DB distribuční komora jednořadá TS, ATYP) Do poznámky v objednávce definujte typ DB boxu a množství. Objednávku neplaťte - vyčkejte na potvrzovací e-mail s dodací lhůtou, s "rodným listem" boxu obsahujícím např. rozměry a pokyny k platbě. Technické informace Rozměry Montáž Obsah balení Kódování Katalog Galerie Videa Technické informace: Distribute Box nabízí NEOMEZENÉ možnosti sestavení. Box je zakončen tzv. konektory, které umožňují napojení různých typů hrdel pro potrubí (75, 90, 100 mm) nebo klapek (automat/manuál). Víko boxu je akusticky izolované. V případě že chcete izolovat další strany boxu uveďte do poznámky. Příklady osazení konketorů a dalšího příslušenství:   Technické parametry Distribute Boxů: • skvěle čistitelné. Díky servisnímu otvoru, který je vždy na největší straně označen štítkem. (viz ID list každého boxu) • opláštěny hygienickým PVC (požární odolnost B1 dle DIN 4102) • vybaveny nosnou konstrukcí z lehkých kovů • odolné díky pevnosti oplašťujících desek v tlaku 75 MP a pevné konstrukci • méně tepelně vodivé  (0,16 W/(m*K) než tradiční boxy z pozinkového plechu (plech má 300x vyšší hodnotu) • plně čistitelné, protažení kartáčů přes klapky lze provést bez demontáže • vybaveny konektory a hrdly z ABS a PETG  • vyladěny pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • připraven pro použití v prostředí s okolní teplotou od +5 °C do +40 °C Rozměry:  Instalace: Pro instalaci boxu doporučujeme použít LUFTooL Instalační sadu LT-DB-IS-1. Sada není součástí dodávky. 1) Kotvení Vyberte vhodnou nosnou konstrukci pro ukotvení boxu. Stavitelné uhelníky přikotvěte do rámu distribučního boxu a poté do nosné konstrukce, dle potřebné výšky. Vruty i úhelníky jsou součástí LUFTool Instalační sady.  2) Hlavního potrubí (dle volby 125, 160 a 200 mm) Potrubí nastrčte na hrdlo s těsněním a ukotvěte k nosné konstrukci ve vzdálenosti max. 0,5 m od distribučního boxu. Při instalaci tvarovek (vsuvka apod.) nejprve sejměte těsnící kroužek z hrdla.   3) Osazení hrdel nebo klapek Konektory oszané ve stěně/stěnách komory jsou opatřeny vnitřním závitem. Ke konektoru přiložte další části systému distribute(klapky, hrdla, záslepky) a šroubujte dokud neucítéte odpor. DB BOX JE PŘIPRAVEN PRO MULTIZÓNOVÉ VĚTRÁNÍ S DYNAMICKÝM ŘÍZENÍM LUFTaTOR. Jak funguje multizónová regulace, jaká je ekonomická návratnost, jak ji správně projektovat a jak systém zprovoznit? Odpovědi naleznete ve článcích na toto téma v naší poradně. Technický list LUFTooL Distribute: Balení obsahuje: 1x distribuční komoru 1x vstupní hrdlo s těsněním  Několik konektorů se závitem připravených pro montáž hrdel, klapek nebo záslepek (počet dle typu boxu). Baleno volně do krabice. Kódování   Precizní výroba pomocí CNC: Distribuční boxy vyrábíme na míru, tzn. jedná se o zakázkovou výrobu. Proto je výrobek označen jako ATYP.  Kupující bere na vědomí, že dle ustanovení § 1837 občanského zákoníku nelze mimo jiné odstoupit od kupní smlouvy o dodávce zboží.

Tato sada je navržena pro snadnou, pevnou a přesnou montáž Distribučních Boxů do jakékoliv nosné konstrukce. Sada obsahuje čtyři kusy speciálních kovových úhelníků, které umožňují plynulou vertikální regulaci pozice boxu. Po upevnění stačí povolit a následně utáhnout vrut v podélném otvoru a tím precizně doladit výškovou úroveň boxu dle potřeby. Technické vlastnosti Úhelníky Rozměry Výška: 80 mm Šířka: 20 mm Tloušťka 3 mm Otvory (kratší strana)  počet: 2 ks Otvory (kratší strana)  tvar: kruh Otvory (kratší strana)  velikost: 6 mm Otvor (delší strana) tvar:  Elipsa Otvor (delší strana) rozměr:  50x5 mm Materiál úhelníků Úhelníky jsou galvanický zinkovány. Tloušťka zinku je kolem 12 mikronů. Úhelníky jsou vhodné pro instalace v interiéru bez vysoké vlhkosti.  Vruty Rozměry Průměr 4,2 mm Délka 19 mm Barva černá Materiál Vysoce kvalitní ocel, která zaručuje dlouhou životnost a odolnost vůči korozi Samovrtná špička: Umožňuje rychlé a přesné šroubování bez nutnosti předvrtávání Snadná montáž: Díky podložkové hlavě se tlak rovnoměrně rozkládá, což minimalizuje riziko poškození materiálu Montáž 1. Kotvení k Boxu: Úhelník se nejprve připevní k tělu Distribute Boxu. Použijte dodané samořezné vruty a šroubujte skrz plastové opláštění přímo do vnitřní kovové konstrukce boxu. ???? Důležité: Tímto postupem je zaručeno, že nedojde k narušení vzduchotěsnosti vnitřní vzduchové obálky boxu. 2. Kotvení k nosné konstrukci: Kratší stranu úhelníku (s kruhovými otvory) následně upevněte k nosné konstrukci (zeď, strop, rám). Kotvící materiál (hmoždinky, šrouby, atd.) zvolte dle typu materiálu Vaší konstrukce – nejsou součástí balení. 3. Nastavení výšky: Částěčně uvolněte vrut ukotvený do Distribute Boxum, nastavte výšku a následně utáhnětě. Balení obsahuje 4ks úhelníku 4ks vrutů Baleno do stretchfólie.

Skvělá těsná plastová spojka pro všechny typy potrubí s vnějším průměrem 90 mm, jako je např. Dalflex 90/76 apod. Na rozdíl od základních narážecích spojek je dostatečně těsná a plně rozebíratelná.

Produkty LUFTooL Trap jsou navrženy tak, aby shromažďovaly kondenzovanou vodu na vnitřní  straně potrubí ventilační systémů. Obvykle se instalují na potrubí, které fouká vzduch z interiéru  přes nevytápěnou část domu. Kondenzační kus odvádí kondenzát ze stěn mimo potrubí. Naše kondenzační kusy jsou: • velmi těsné  • navrženy tak, že výrazně šetří místo oproti ostatním řešením pro sběr kondenzátu • vybaveny okapovým kolénkem, které je kompatibilní s běžnými hadicemi pro odvod kondenzátu • vyrobeny z materiálu PETG, díky tomu minimalizují vznik tepelných mostů • určeny pro montáž do vertikálně i horizontálně vedeného potrubí (horizontální potrubí musí být vždy ve spádu směrem k odtoku)  • účinné, v závislosti na rychlosti proudění a typu materiálu potrubí jsou schopny zachytit až 91% zkondenzované vlhkosti   vyráběny ve třech variantách (pro potrubí EPE, EPS a SPIRO)  Vyrobeno z materiálu PETG • který je pružný a pevný • má vysokou nárazovou odolnost a trvanlivost • je zdravotně nezávadný • který má tvarovou stálost • je 100% recyklovatelný Balení obsahuje: Kondenzační kus, 2 těsnící kroužky pro verzi SPIRO, manuál. Baleno v krabičce nebo fólii.
