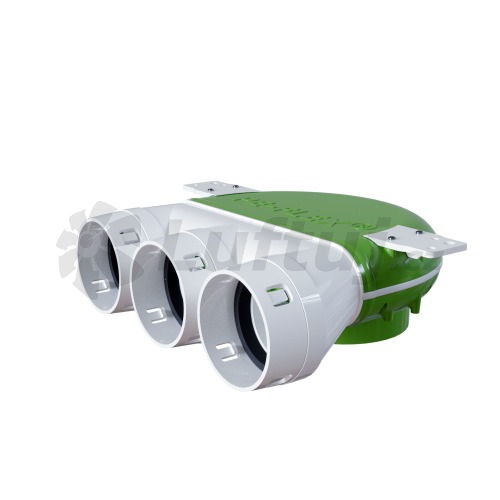

Stropní box AT 3x75 - 125 pro ventil
!!! Výrobce začal dodávat novou verzi boxu v šedé barvě, má nové (lepší) možnosti kotvení. Během dubna Vám může od nás přijít zelený box (doprodáváme) i šedý box.
(aktualizováno 23.2.2022)

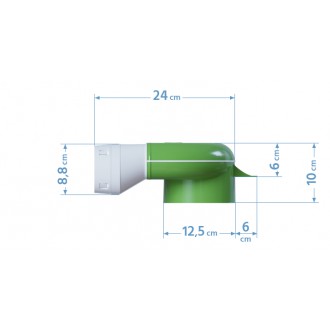

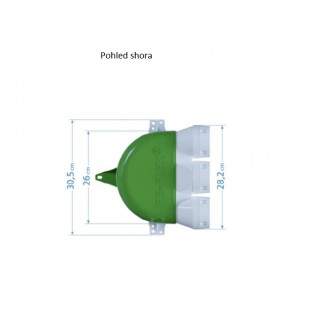

Plastové stropní boxy AT pro vzduchotechnický rekuperační systém 75mm flexibilního potrubí Dalflex, mají ergonomický tvar a jsou velmi těsné. Výška boxu je pouze 10 cm, tzn. že nad sádrokartonem v místě boxu je nutná mezera pouze 8,8 cm (nezapomeňte ovšem, že potrubí 7,5cm musí projít nad rastry a musí být kotveno).

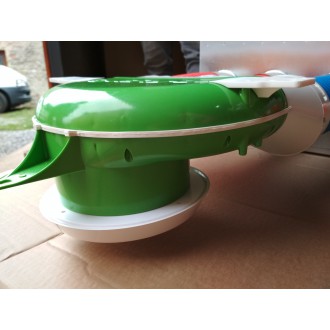

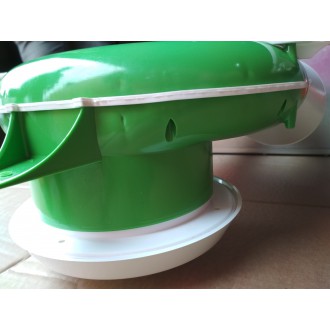

Do boxu je možné osadit všechny typy ventilů a dýz se zděří. Zděř by neměla být delší než 5 cm, aby nedocházelo k blokaci vzduchu v boxu, které by způsobilo zvýšení tlakové ztráty a hluku. Mnoho zděří je možné pro tento účel zaříznout (např. zděř oblíbeného ventilu SQ125).
Boxy mohou být instalovány v instalační mezeře nad podhledem nebo např v sádrokartonové příčce.
Pro aplikaci, kdy box prochází nosnou konstrukcí doporučujeme Stropní box AT 3x75 - 125 , který lze prodloužit potrubím bez nutnosti použít spojku.
Boxy stejně jako potrubí doporučujeme kvůli tepelným ztrátám a kondenzaci intsalovat uvnitř tepelné obálky budovy (tzn. pod tepelnou izolací).

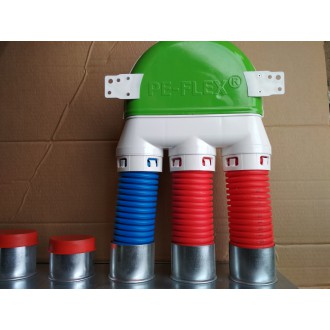

Připojovací hrdla jsou vyrobena z polypropylenu. Umožňují rychlou, snadnou a zároveň těsnou montáž všech flexibilních potrubí velikosti 75 mm, které nabízíme.
Produkt je kompatibilní s potrubím stejného rozměru značek:
Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atera GreenPipe, Lindab Indom

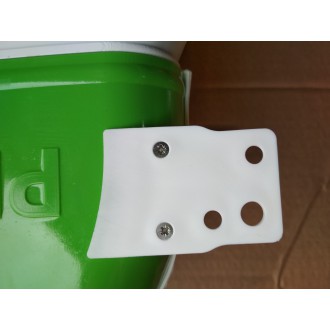

Kotvení boxu je možné pomocí zelených úchytek, které jsou v horní rovině boxu. Dále je možné box kotvit pomocí čelní zelené úchytky.
Kotvící materiál (vruty apod.) nejsou součástí dodávky
Výhody stropního boxu AT:
- jednoduchá a rychlá montáž do stropu nebo stěny
- systém click&go

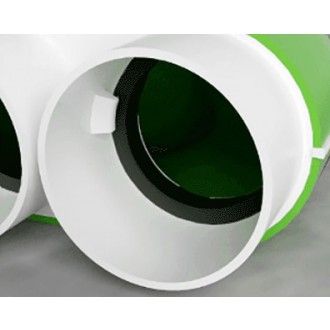

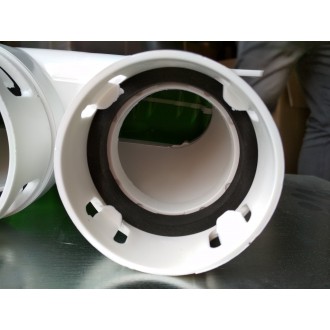

- hrdla osazená těsnícími kroužky
- antibakteriální, protiplísňové a antistatické vlastnosti
- snadné čištění díky hladké vnitřní vrstvě
- vhodné pro odvod i přívod vzduchu
Postup instalace:
- změřte pečlivě potřebnou délku potrubí/hadice
- obě potrubí/hadice zkrátíme řezem tak, že řez projde mezerou s nejmenším průměrem vroubků potrubí
- pečlivě začistíme otřepy a nerovnosti řezu, aby potrubí mohlo dobře dolehnout k těsnění

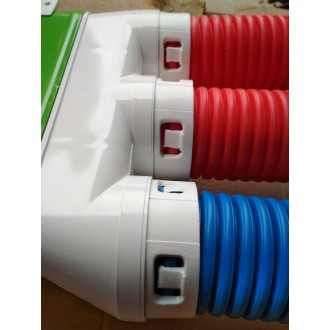

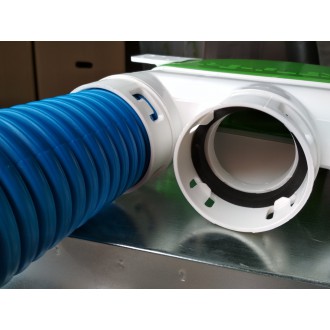

- potrubí vsuneme do hrdla boxu, dokud neuslyšíme kliknutí - potrubí narazí na těsnící izolaci a čtyři bílé aretační pacičky zapadnou do mezery mezi vroubky potrubí
- vzhledem k síle paciček, ktreá je potřebná, aby nedošlo k vytrhnutí potrubí z boxu během manipulace, je tento proces jen velmi těžko vratný - MĚŘTE, POČÍTEJTE A PAK AŽ ŘEZEJTE :)
Boxy mají test těsnosti a splňují třídu "C" (PN-EN 12237).
