Příklad projektu multizónové regulace
Předchozí kapitola:
Manuál pro projektanty - multizónová regulace - metodika
Důležité info: Tento projekt multizónové regulace je pouze ukázkový (case study). Slouží k demonstraci principů zapojení a logiky řízení, nikoli jako univerzální návod k realizaci. Společnost Luftuj s.r.o. nepřebírá záruku za funkčnost systému v konkrétních podmínkách vašeho projektu. Finální dimenzování a vyvážení systému musí vždy provést odpovědný projektant nebo realizační firma.
Prezentovaná ukázka projektu nenahrazuje řádnou prováděcí dokumentaci ani odborný výpočet konkrétního objektu.
Základní charakteristika "vzorového" domu a popis užívání
Samostatně stojící rodinný dům, podlahová plocha 111 m2, střecha sedlová, okna orientovaná na jih, východ a západ jsou vybavena venkovními žaluziemi, lokace budovy Praha, součinitele prostupu tepla pro tepelnou obálku budovy byly zvoleny min. jako normou doporučené hodnoty, dům je vytápěn pomocí tepelného čerpadla vzduch voda s COP=5, tepelná ztráta domu 3 kW.
Dům je užíván tříčlennou rodinou, kdy jeden člen využívá pracovnu pro home office 3x týdně. Pro zjednodušení není uvažováno s žádným režimem prázdnin nebo pravidelnou absencí během víkendů.
1. Kroky před zahájením projektových prací
Jako první krok doporučujeme poslat klientovi dotazník, zda má o zónování zájem a zda je stavba a užívání pro tento systém regulace vhodný.
A. Vyhodnocení vhodnosti multizónové regulace v objektu, MZR je vhodné řešení pro:
- domy využívané pro tzv. home office - je vhodný pro zónování
B. Volba správného typu rozvodů pro umožnění MZR, návrh umístění rozdělovacího boxu a klapek:
- volím hvězdicovitý systém rozvodů s potrubím 90 mm
C. Volba typu zónování:
- volím LUFTaTOR Control - kvůli rozšířené možnosti řízení díky integraci do chytré domácnosti, možnost využítí balíčků s Home Assistant, aplikace LUFTaTOR a dalších automatizací
- volím balíček Easy - časové řízení + přenosné senzory kvality vzduchu a tlačítka, jednoduchost instalace a možnost budoucího rozšíření
D. Volba pomocných služeb Luftuj:
- zvládnu naprojektovat vzduchotechniku včetně logiky řízení a výpočtů pro multizónovou regulaci
- klient nemá zájem o zapojení dalších technologií do smart home, případně zvládne svépomocí.
2. Výkresová část
Nastavení multizónové regulace (slouží jako příloha k projektu)
NÁŠ TIP: vzorová schémata si stáhněte zde.
A. Promyslím, jaké zóny chci regulovat a jaké použiji spouštěče

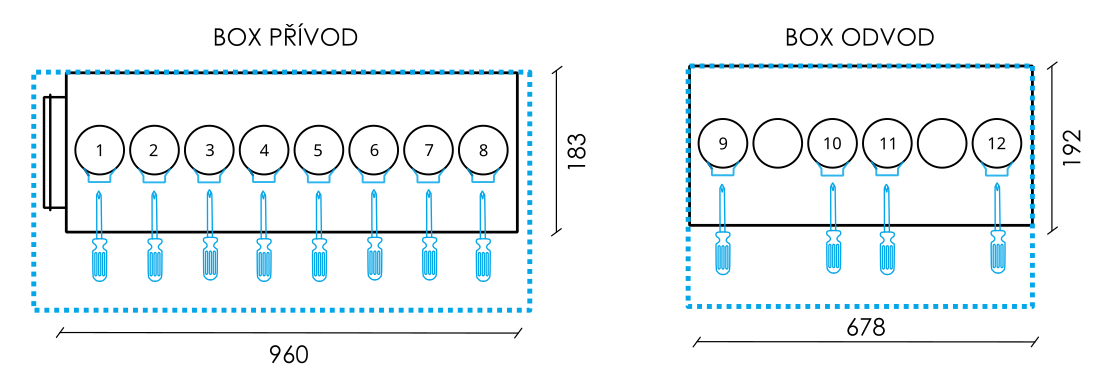

B. Vytvořím výkres boxů, umístění automatických klapek, řídicích modulů a servisních otvorů

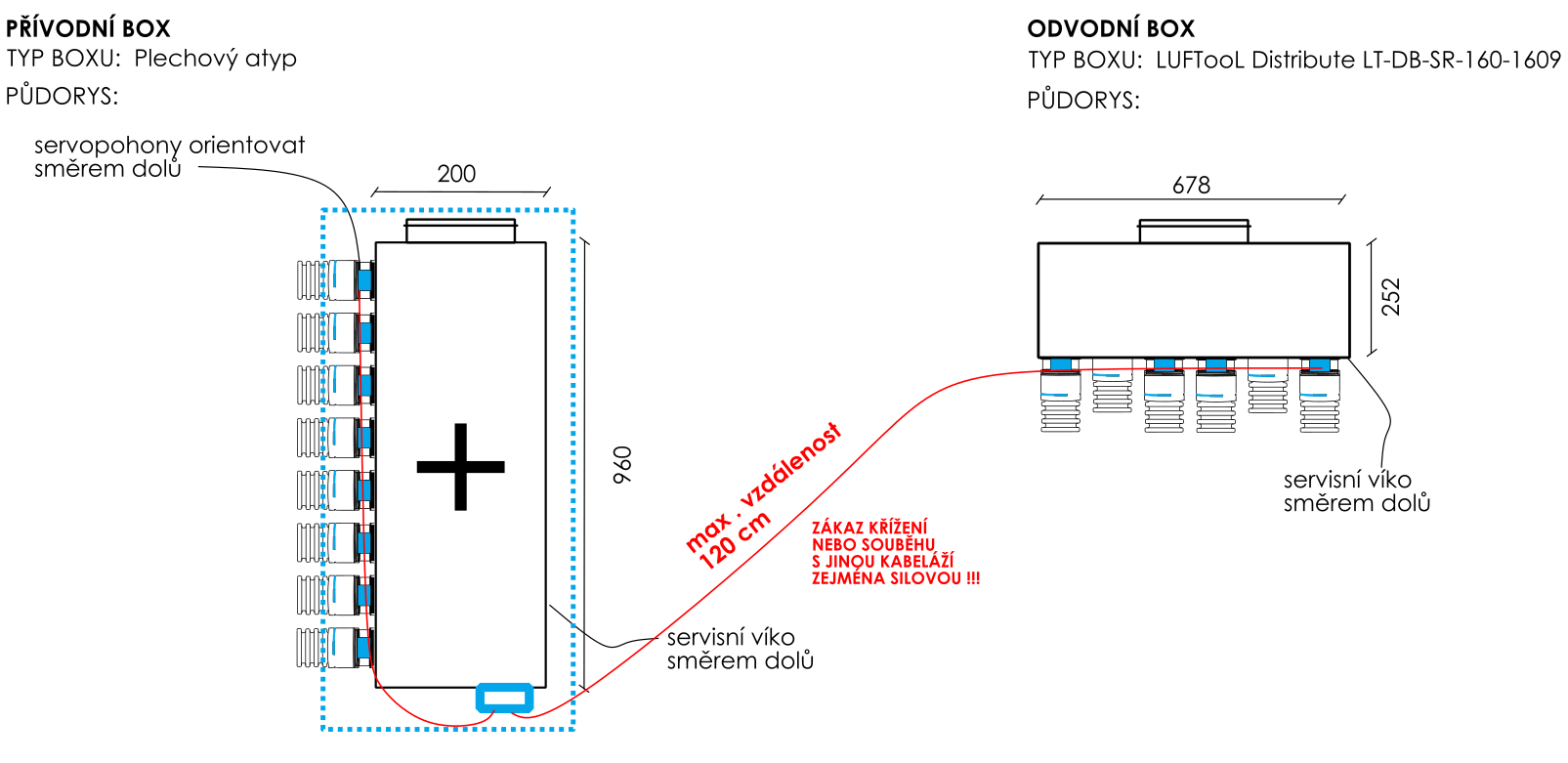

Půdorys:
Vizualizace:
Čelní pohled:
Přiřazení klapek k zónám a řídicím modulům LUFTaTOR Control:
NÁŠ TIP: v případě potřeby lze použít více řídicích modulů LUFTaTOR Control

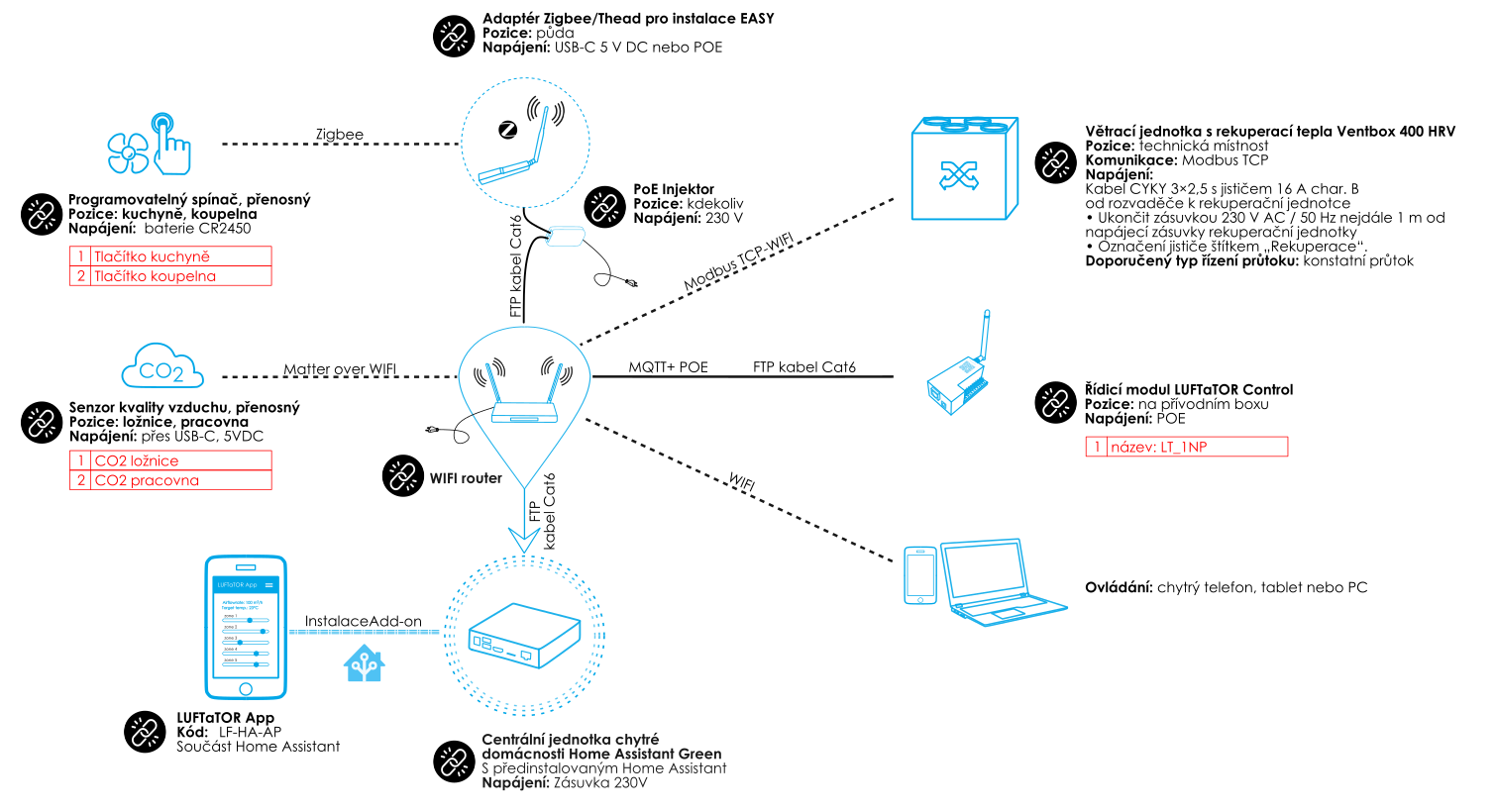

C. Vytvořím schéma sítě IOT a zapíšu pozice komponent

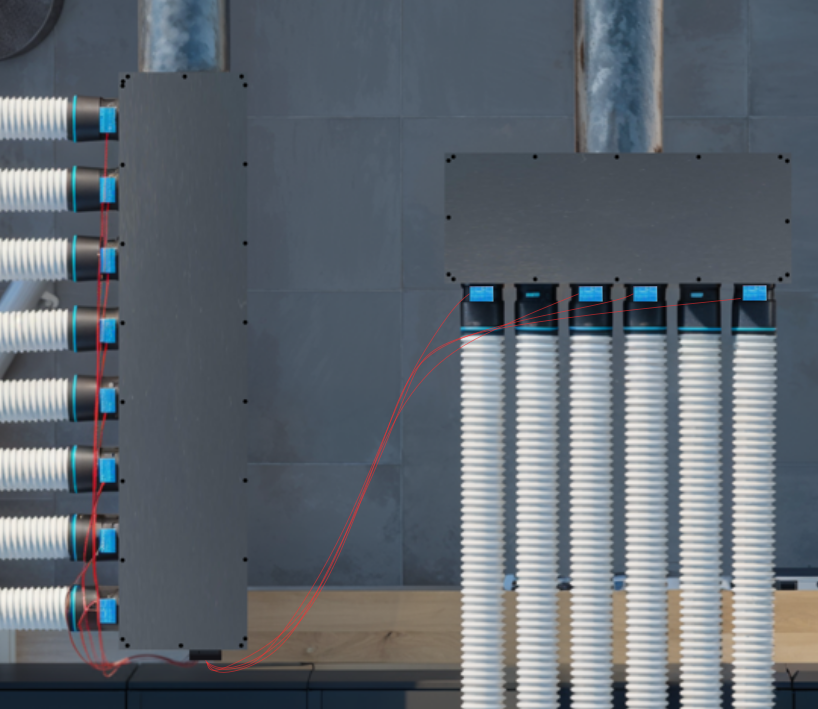

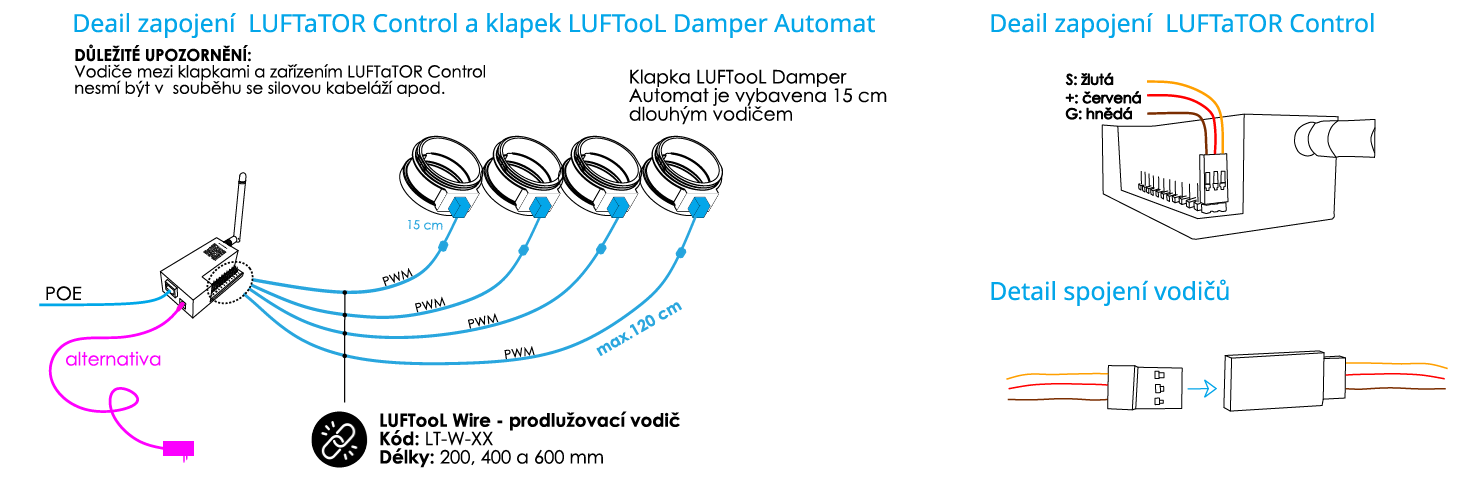

C. Přiložím schéma pro propojení LUFTaTOR Control a klapek LUFTooL Damper Automat
2. Výpočtová část
Nastavení multizónové regulace (slouží jako příloha k projektu)
NÁŠ TIP: vzor tabulky si stáhněte zde.

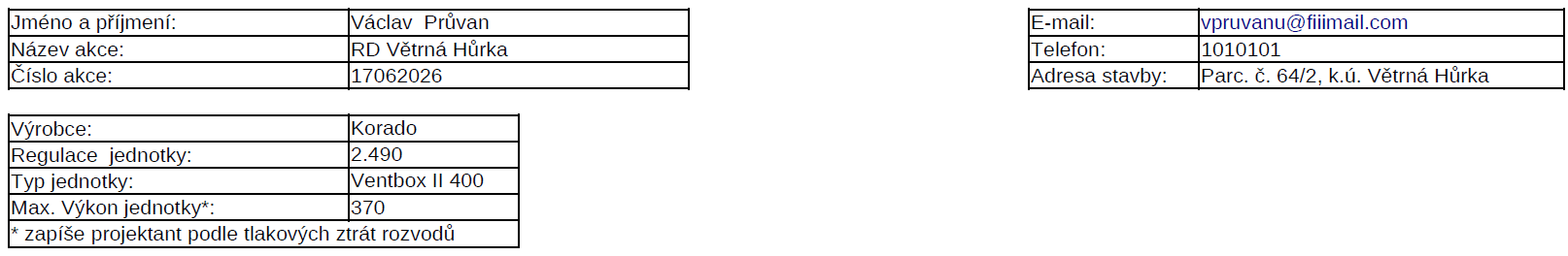

A. Hlavička projektu a informace o jednotce:

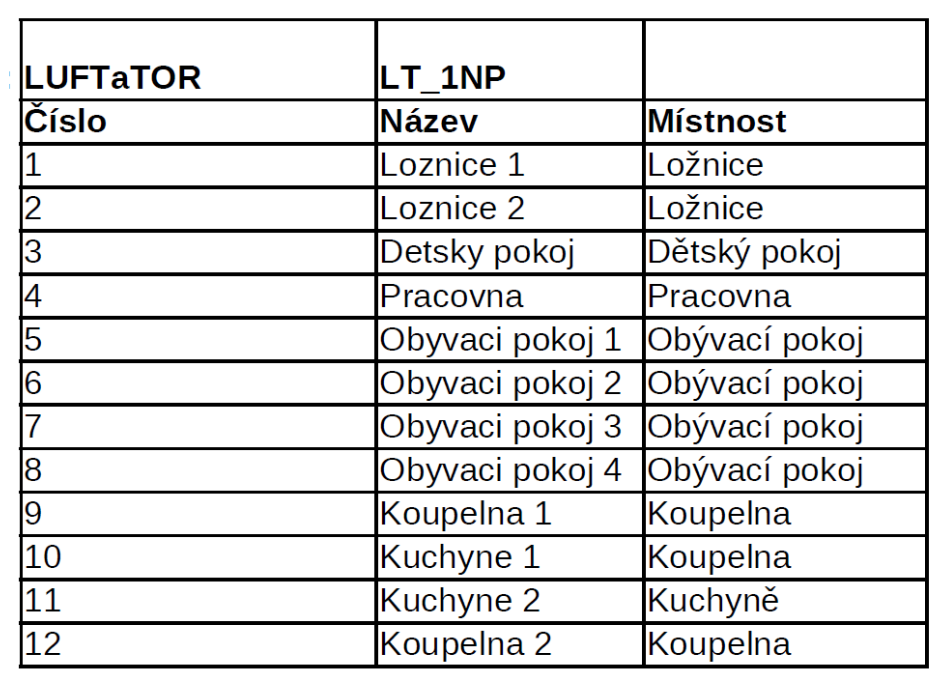

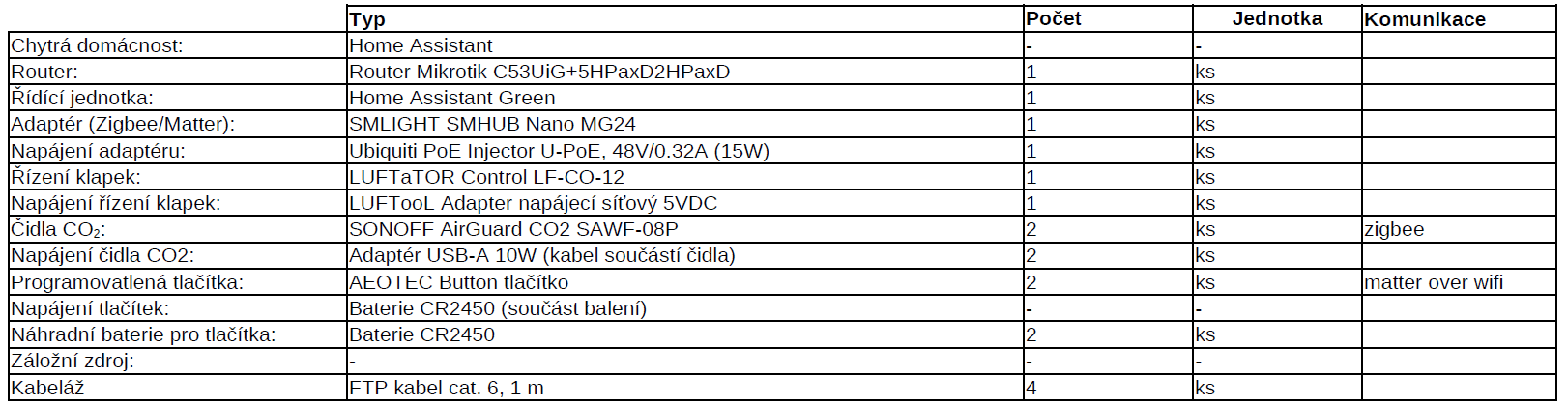

B. Údaje o komponentech chytré domácnosti

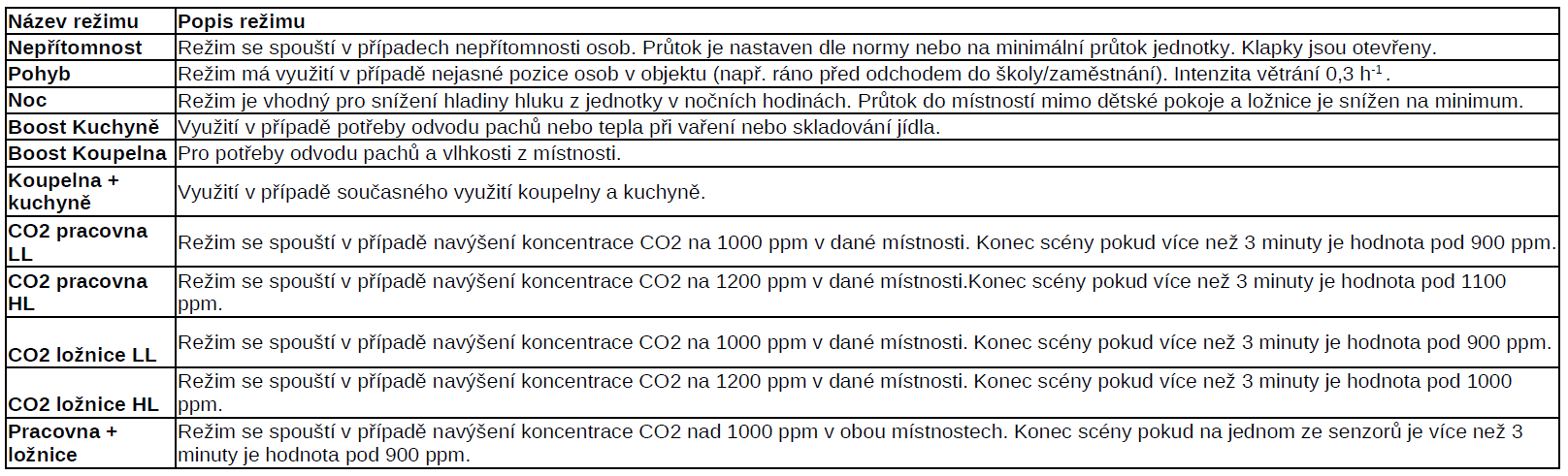

C. Popis režimů

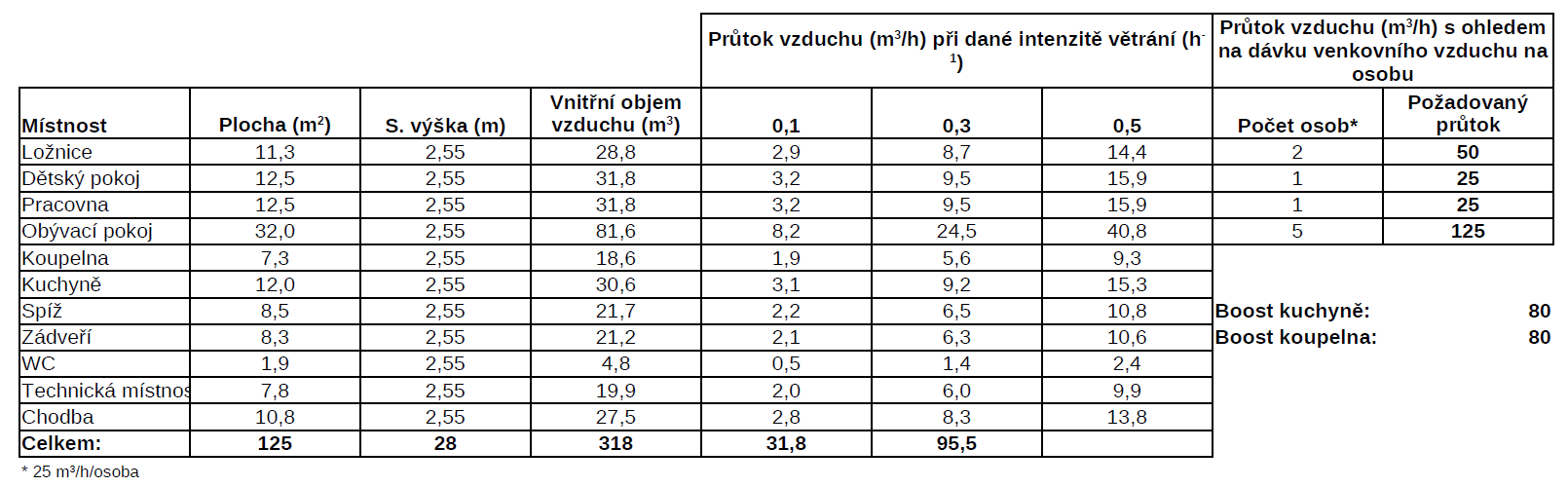

D. Požadavky na průtoky v jednotlivých zónách

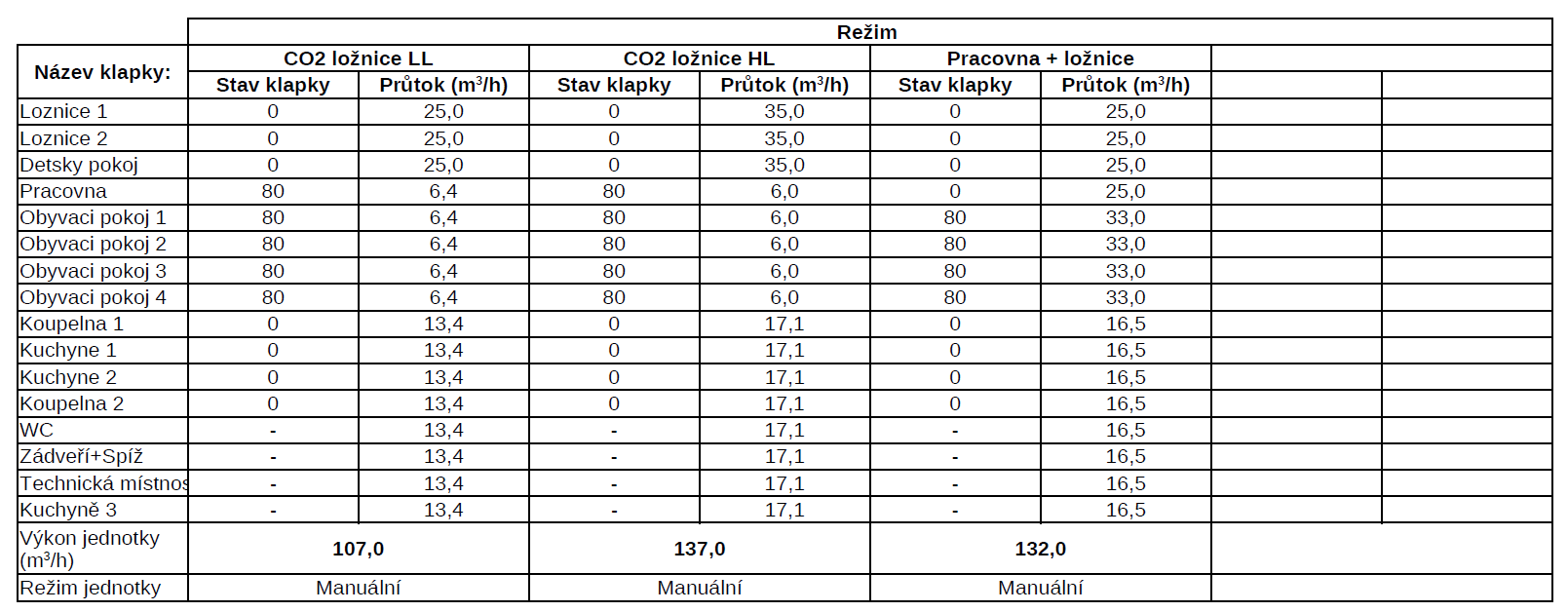

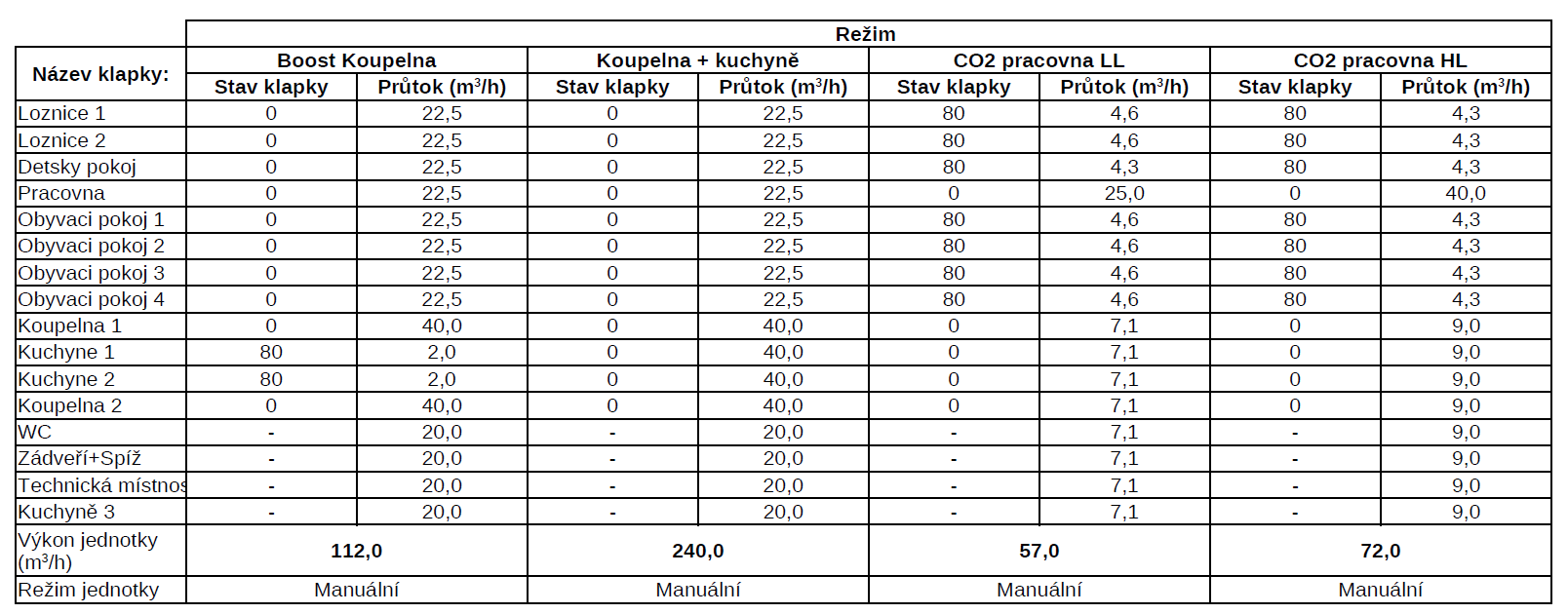

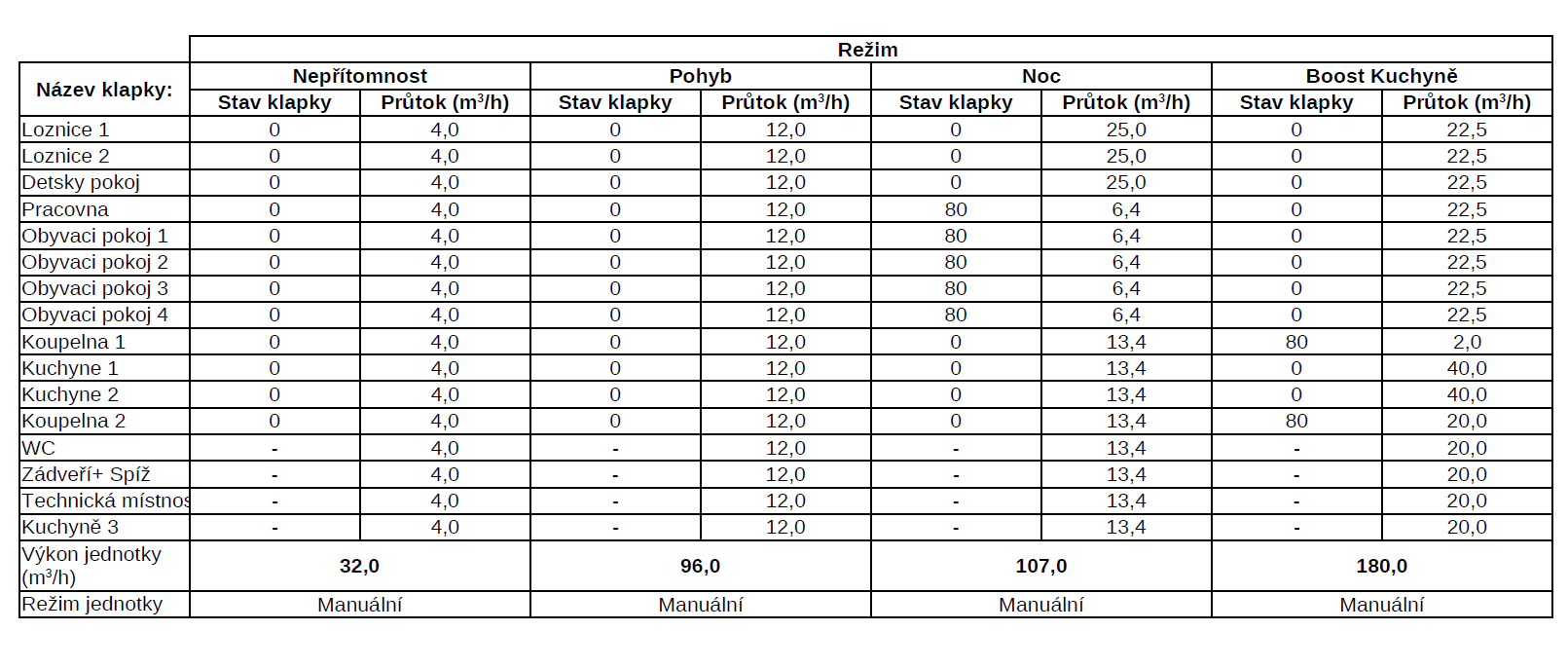

E. Specifikace režimů

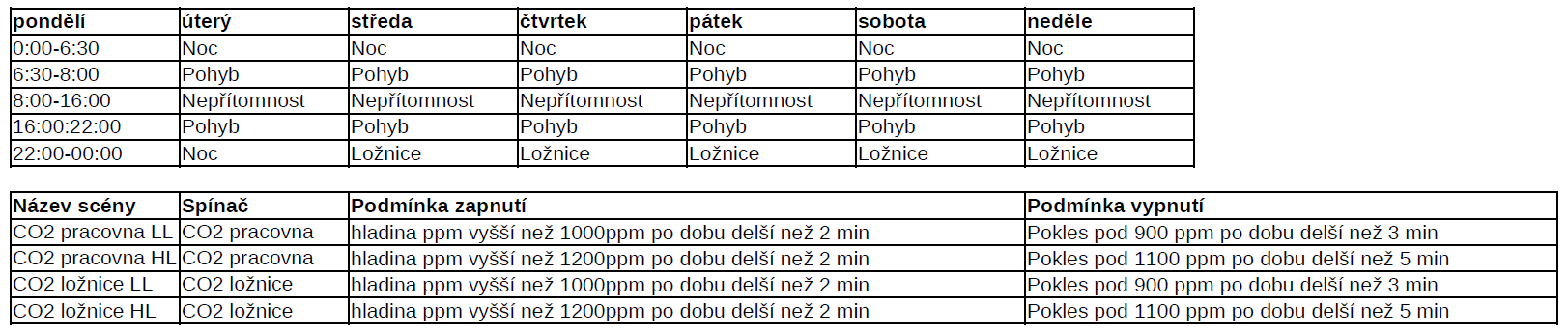

E. Časový harmonogram a automatizace

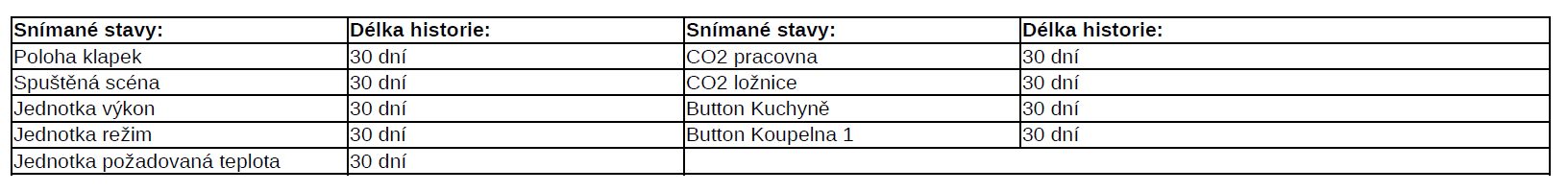

G. Požadavky na ukládání historie
Dle uvážení projektanta lze k výkresové a výpočtové části přidat i samostatnou technickou zprávu, nebo výše uvedené informace zaspat do hlavní technické zprávy vzduchotechniky.
