DUPLEX 150 PRO.AM.CF podstropní rekuperační jednotka Atrea

SVT33617

6. generace rekuperačních jednotek od české společnosti Atrea pro rodinné domy a byty =  Duplex Pro a Pro-V

Určení jednotek Atrea DUPLEX:

Kompaktní větrací jednotky s rekuperací tepla jsou určeny k centrálnímu rovnotlakému větrání rodinných domů nebo bytů. Vynikají svými skvělými hlukovými parametry a díky tradiční výrobě v Jablonci nad Nisou i skvělou dostupností servisu. Opravdu široké možnosti regulace nadchnou všechny technicky založené klienty.

Varianty jednotek Duplex Pro a Pro-V:

Jednotky Duplex jsou vyráběny v podstropní (Pro) a nástěnné (Pro-V) variantě.

Každá z polohových variant je k dostání ve třech výkonových verzích (více viz technický list) a třech možnostech regulace (více o rozdílech v regulaci zde)

Upozornění:

Jednotky Duplex PRO se dodávají v univerzálním provedení tzn., že volba mezi "pravou" a "levou" orientací se provádí u typu regulace aMOTION změnou parametru v sytému regulace, u typu CP přepojením ventilátorů, přemístěním termostatu by-passu a přemístěním termostatu protimrazové ochrany rekuperačního výměníku.

Přednosti jednotek Atrea Duplex:

• velmi nízký hluk do okolí díky masivní poctivé sendvičové konstrukci
• podstropní varianty s velmi nízkou zástavbovou výškou
• výměna filtrů bez nutnosti otevírání dveří
• splňují energetickou třídu A+ a mají SVT kódy pro NZÚ
• připojovací izolovaná hrdla bez tepelných mostů
• integrovaná by-pass klapka se servopohonem
• variabilní umístění hrdel u podstropní varianty Pro
• bohaté možnosti regulace, možnost ovládat přes přes aplikaci nebo web
• možnost vzdáleného servisu, dostupná servisní síť techniků a dobrá dostupnost náhradních dílů
• vyrobeno v České republice

Recenze Luftuj na rekuperační jednotky Duplex PRO a PRO-V :

Chcete vidět jednotku zevnitř?

Naše zkušenosti z montáží, servisu a užívání rekuperačních jednotek Duplex sdílíme také ve videu:

Komponenty Duplex Pro a Pro-V:

Rekuperátor: deskový plastový rekuperační výměník pro zpětné získávání tepla s vysokou účinností rekuperace

Ventilátory:  vysoce účinné radiální ventilátory ebm-papst

Filtry: snadno dostupná výměna díky jednoduše otevíratelnému těsnému krytu

V základu dodáván na přívodu i odvodu skládaný rámečkový filtr ISO Coarse 90% (G4).

Alternativně lze dokoupit ISO ePM1 55% (F7).

Náhradní filtrační kazety (dodávány po 1 ks):

By-pass klapka: plynule regulovatelná, na základě nastavené požadované teploty se klapka plynule pohybuje (pozor na nastavení v zimním období). By-pass klapku lze zcela otevřít pro obtok výměníku v letním období pro noční předchlazení.

Regulace a ovládání:

Duplex Pro a Pro-V nabízí dva základní systémy regulace:

1) Regulace CP = je umožňuje kvalitní ovládání.

Lze řídit 0-10V ale v podstatě je vždy nutné dokoupit digitální dotykový ovladač CPA nebo jednoduchý mechanický ovladač CPB  - nelze ovládat přes web a aplikaci. Neumožňuje některé funkce jako plynulá by-pass apod.

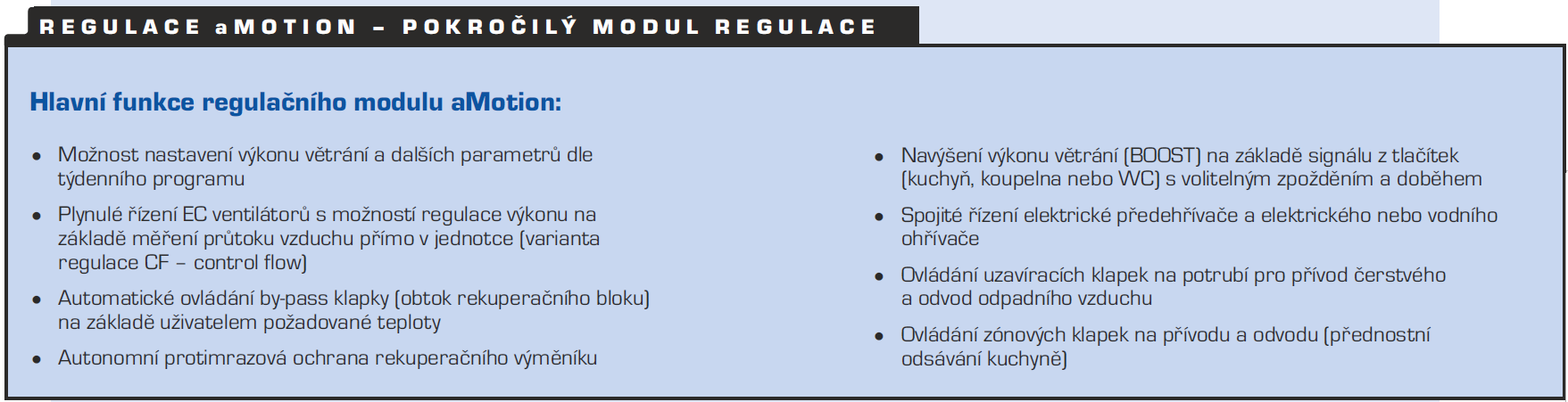

2) Regulace aM (aMotion) = podle našich zkušeností asi nejnabytější regulace na trhu.

Ovládá se přes webserver nebo z aplikace bez nutnosti zakoupit ovladače pomocí počítače nebo mobilního telefonu.

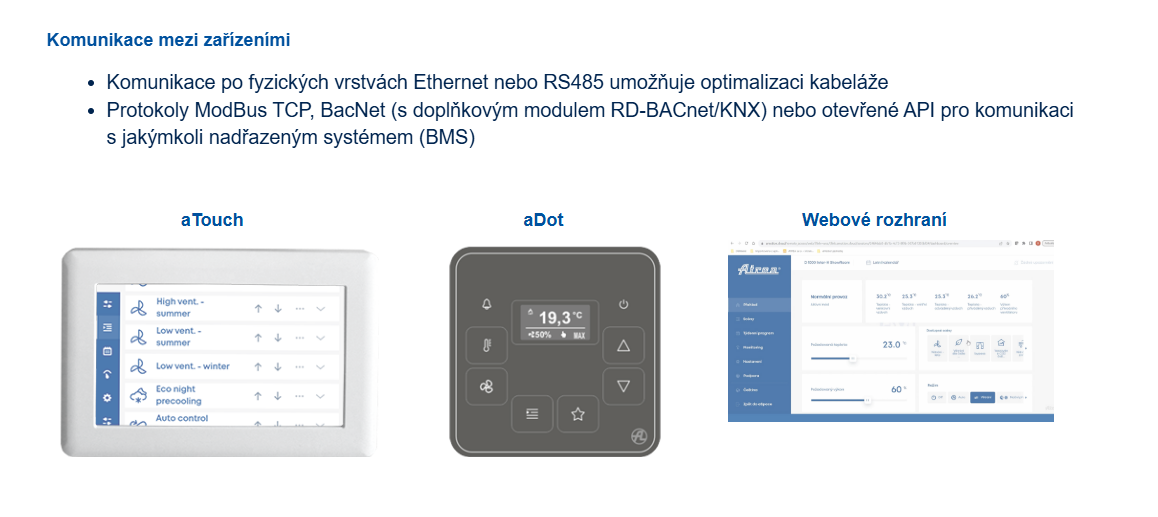

K jednotce lze dokoupit nástěnný ovladač aTouch (umožňuje veškerá uživatelská nastavení) nebo aDot (umožňuje pouze nejdůležitější nastavení). Ale jsou to spíše takové záložní řešení.
Dále lze ovládat pomocí nadřazeného systému pomocí protokolu Modbus TCP

Jednotku lze zakoupit v základní variantě nebo s rozšiřující deskou aM-IO18.

V základní verzi nelze připojit externí spínací kontakty (např. Boost tlačítka) a lze napájet jen omezený počet čidel a servopohonů. Možná je i dodatečná instalace desky aM-IO18 (kód A145310). Deska je dodávána i s propojovacím kabelem. Na stránce produktu naleznete všechny informace o přidané hodnotě modulu aM-IO18 včetně schéma zapojení, informací o projekčních podkladech regulace, potřebné přípravě pro instalace apod.

Typ CF = rekuperační jednotka s funkcí konstantního průtoku

Modul CF pro řízení výkonů každého ventilátoru na konstantní průtok - množství odváděného vzduchu je rovné s množstvím vzduchu přiváděného ve všech provozních režimech. Jednotky s označením CF jsou vhodné především pro pasivní domy. Tento typ regulace zajistí i přes různou tlakovou ztrátu rozvodů stejné průtokové množství a tím rovnotlak v domě (přívod=odvod). Nedochází tak k poškození těsnících pásek a izolací, ke kterému může docházet pokud je v domě přetlak nebo podtlak.

Jednotky splňují:
• Nařízení komise EU č. 1253/2014 (Ecodesign) platné od roku 2018
• Energetická třída jednotek dle 1253/2014 A+ (pro průměrné klima)
