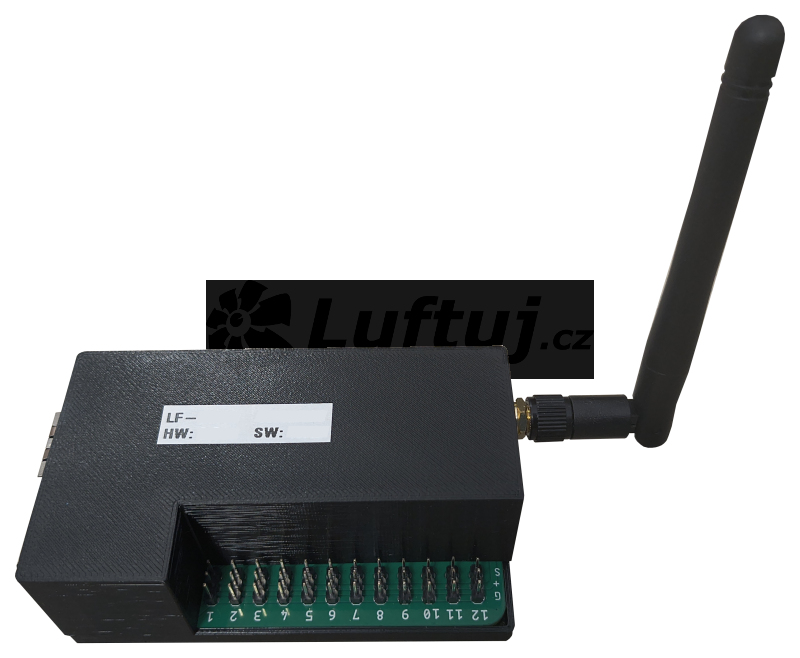

LUFTaTOR Control řídící modul
Využijte zaváděcí cenu. Pomozte nám rozběhnout projekt.
LUFTaTOR Control je inovativní systém umožňující řízení průtoku přívodního i odvodního vzduchu v systémech s rekuperací tepla v rodinných domech a bytech. Díky kompatibilitě s modulárním systém LUFTooL Distribute umožňuje řízení průtoku do 100 m3/h a to jak ve flexibilním plastovém potrubí s průměrem 75 a 90 mm, tak v tradičním potrubí SPIRO 100 mm. S nadřazeným systémem řízení domu komunikuje pomocí protokolu MQTT nebo MODBUS. To umožňuje systém LUFTaTOR zapojit do běžně dostupných systémů chytrých domácností jako je Home Assistant, openHAB, Loxone, Domoticz apod.
Proč zónovat
Systém LUFTaTOR a samotné řízení průtoku vzduchu do jednotlivých částí domu řeší mnoho problémů spojených s větráním s rekuperací tepla v rodinných domech jako je:
- přesoušení vzduchu v pobytových místnostech v zimním období, je často spojeno se zbytečně vysokou intenzitou výměny vzduchu i v prostoru, kde nevznikají škodliviny
- nedostatek prostoru - pokud větráme jen tam kde je třeba, stačí pro provoz menší rekuperační jednotka, to může vyřešit problém s prostorovým omezením
- hluk tvořený rekuperační jednotkou - eliminujeme tím, že jednotka je provozována na vysoké průtoky pouze výjimečně. Pro rychlé vyvětrání koupelny, stačí obvykle méně než 100 m3/h. Bez zónování pro stejnou intenzitu výměny vzduchu v koupelně větráme navíc i ostatní místnosti (kuchyně, WC,...) takže jednotka musí větrat celý dům někdy až trojnásobným průtokem
- hluk u vyústek - snižujeme tím, že všechny distrubuční elementy mohou zůstat úplně otevřené
- snížení nákladů na provoz - výměna filtrů, spotřeba ventilátorů, spotřeba předehřevu, tepelná ztráta způsobená větráním - vše díky zónování snižujeme na minimum
- pořizovací náklady - pořízení jednotky s polovičním průtokem plně kompenzuje náklady na pořízení systému zónování, který do budoucna přináší výhody
Možnosti řízení
 |
Komunikace pouze s klapkami |
 |
Komunikace s klapkami a jednotkou |
 |
Komunikace s klapkami, jednotkou, čidly a tlačítky |
Systém LUFTaTOR Control je:
• určen k řízení až 12 ks modulů LUFTooL Distribute Damper (automat)
• schopen komunikovat pomocí protokolu MQTT nebo MODBUS
• možné aktualizovat a servisovat- vždy zajistěte přístup k řídící desce i servopohonům
• napájen 5 VDC pomocí spínacího adaptérem nebo POE ethernet (napájení není součástí dodávky)
• možné připojit pomocí WLAN (WIFI) nebo LAN (ethernet)
• vybaven tlačítkem pro konfiguraci a LED diodou indikující stav zařízení
• určen pro použití s okolní teplotou 10 až 40° C
• vhodné používat s rekuperačními jednotkami s funkcí konstantního průtoku (CF)
• držitelem certifikace CE
Nastavení vždy konzultujte s profesionálem v dané oblasti jako je projektant nebo proškolený technik vzduchotechniky a MaR.
Proč řídit pomocí LUFTaTOR Control
LUFTaTOR Control jsme vyladili tak, aby byl pohyb klapek co nejtišší a z pohledu spotřeby, co nejméně náročný.
Spotřeba při pohybu všech 12 klapek je pouze 7 W. S touto spotřebou počítejte pouze několikrát za den a vždy jen po dobu pohybu klapek což je max. 1800 ms. Spotřeba zařízení v klidovém režimu je pouze 0,3 W.
Mysleli jsme i na pokles napětí při pohybu více klapek současně.
Proč nabízíme otevřený sytém řízení
Naším cílem bylo vyvinout zařízení, které je finančně dostupné a umožňuje komunikaci s jakoukoliv chytrou domácností. Zároveň je připraveno zapojit se do systému řízení jakékoliv jednotky podporující běžně dostupné komunikační protokoly. LUFTaTOR Control, tak můžete nainstalovat k rekuperaci a rozvodům, které již několik let používáte. Pro osazení na potrubí lze využít LUFTooL Damper set na potrubí pro nové instalace doporučujeme využít snadné montáže modulu klapky přímo na distribuční boxy.
Víme, že mezi našimi klienty je mnoho chytrých hlav. Nastavení tak necháváme plně na klientovi. Abychom Vám usnadnili rozjezd zařízení připravili jsme Open Source repozitář na https://github.com/luftuj-cz/home-automation.
Tam si lze stáhnout návod pro komunikaci s jednotkami + konfigurační soubory k chytrým systémům řízení jako je Home Assistant.
Věříme, že s Vaší pomocí repozitář postupně naplníme a bude se jednat dlouhodobě o živý proces.
Pozn. všechny tyto soubory jsou bez záruky. Budeme rádi pokud se vždy s námi podělíte o zpětnou vazbu nebo i soubory, které případné chyby opravují.
Na co si dát pozor
1) průtok jednotky je nutné sladit s otevřenými klapkami. Pokud špatně nastavíte scénu, která bude požadovat průtok jednotky vyšší než je potrubí za distribučním boxem schopno pojmout, tlak na klapky bude příliš velký a může dojít k poškození systému (více viz technický list)
Vždy ověřte jak ve Vaší jednotce fungují funkce, které mohou být nadřazeny požadovanému průtoku, který jednotce přikazuje chytrá domácnost.
Mezi tyto funkce může patřit např:
- funkce bypass (noční předchlazení) - ujistěte do jakého průtoku se tato funkce přepíná a připravte na to klapky
- protimrazová ochrana
- externí zařízení na potrubí jako je ohřívač. zvlhčovač apod
2) po instalaci vždy doporučujeme provést zaregulování systému v jednotlivých scénách. Při realizaci rozvodů v rodinných domech, se trasy potrubí mohou značně odlišovat od naprojektované varianty. Rozdíl v tlakových ztrátách jednotlivých větví netvoří pouze klapka, ale i potrubí a distribuční element. Proto je nutné každou vyústku přeměřit pro každou scénu (průtok jednotky a otevření klapky). Pro vyladění průtoků v jednotlivých místnostech lze využít i stolních senzorů CO2 s pamětí, které umístíte vždy na sledovaný časový interval v jednotlivých zónách a monitorujte hladinu CO2 v případě příliš vysoké hodnoty nastavte vyšší průtok nebo více otevřete klapky odpovídající zóně. Nezapomeňte, že průtok přívodního vzduchu by se měl rovnat odvodu.
3) vyústky - pokud zónování instalujete do již zaregulovaného systému pomocí vyústek. Nezapomeňte vyústky plně otevřít tak, aby hluková zátěž byla co nejnižší a plně jste využili potenciálu zónování
Balení obsahuje:
Krabičku s řídícím modulem LUFTaTOR Control, anténu, návod.
Baleno do kartonu.
Napájecí zdroj ani klapky nejsou součástí dodávky.
Příslušenství
LUFTooL Actuator náhradní servopohon
Náhradní servopoho pro systém Distribute a modul klapky s automatickým ovládáním. Servopohon lze snadno vyměnit za nový. Po instalaci nezepomeňte provést kalibraci.
115,00 Kč s DPH
skladem
LUFTooL Damper modul klapky (automatické ovládání)
Modul klapky s automatickým ovládáním je součástí řady LUFTooL Distribute. Klapka umožňuje automatické řízení a spolu s další prvky modulárního systému slouží k zónování větrání s rekuperací tepla v rodinných domech, bytech a malých provozovnách. Systém lze použít pro přívod i odvod vzduchu s průtoky do 100 m3/h v jedné větvi. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla klapky (ABS) osazený listem klapky a osou klapky (PETG). Na těle modulu je namontovaný zkalibrovaný servopohon do polohy zavřeno. Návod. Oproti vyobrazení balení neobsahuje modrý kryt. Baleno do plastového sáčku. Modul klapky lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy Na druhé straně je modul připraven pro připojení na LUFTooL hrdla pro potrubí: LT-SP-75-F....LUFTooL Spigot hrdlo pro potrubí (75 mm, female) LT-SP-90-F....LUFTooL Spigot hrdlo pro potrubí (90 mm, female) LT-SP-100-F....LUFTooL Spigot hrdlo pro potrubí (100 mm, female) (hrdlo pro tradiční potrubí SPIRO, bílý plast nebo flexibilní potrubí SONO, Mastersan apod dimenze 100 mm) Příklady instalace 1) osazení přes konektor k distribučnímu boxu - reguluje průtok vzduchu vycházející z distribučního boxu 2) osazení před LUFTOMET Flat box - reguluje průtok vzduchu před vyústkou Charakteristika servopohonu Provozní napětí: 4,8 - 6,0 V Materiál převodů: kovové (první ozubené kolo od motoru plastové) Rozměry: 23 x 12 x 29 mm Stání točivý moment: 1,8 kg/cm (4,8 V); 2,2 kg/cm (6,0 V) Teplotní rozsah: 10 až +50°C Hmotnost: 13,5 gramů Délka vodičů: 175 mm Tolerance otočení: ± 8% Řízení modulu klapky K ovládání modulu klapky lze zakoupit LUFTaTOR řídící modul API12 - jedná se o software a řídící desku, která umožňuje řídit pomocí HTTP REST API až 12 klapek. !!! V případě řízení vlastním systémem není poskytována záruka na servopohon. Základní požadavky na provoz systému: - max. průtok vzduchu jednou plně otevřenou klapkou je 100 m3/h. Dle polohy klapky a procenta jejího uzavření se maximální povolený průtok (LFmax) úměrně snižuje. Průtok vzduchu jedním nebo více rozdělovacími boxy (PBmax) generovaný rekuperační jednotkou v jednom směru (přívod/odvod) nesmí přesáhnout součet maximálních průtoků všech klapek PBmax < ΣLFmax - teplota vzduchu proudícího klapkou 10-40°C - teplota vzduchu v okolí servopohonu a řídící desky 10-40°C, vlhkost 30-90 % RH - vždy je nutné zachovat přístup k řídící desce a servopohonům pro případnou výměnu Servis Pro čištění systému potrubí lze list klapky snadno demontovat přes vhodně umístěný servisní otvor z distribučního boxu. Pro demontáž osy klapky a vnější části se servopohonem je nutné odmontovat dva šrouby pomocí křížového šroubováku. Tělo klapky ani hrdlo nemusí být demontovány.
558,00 Kč s DPH
3 dny
LUFTooL Damper set klapka na potrubí automatické ovládání 90 mm
LUFTool Damper set – je klapka určená pro montáže na flexibilní potrubí vzduchotechniky s vnější průměrem 90 mm. Klapka se ovládá automaticky pomocí mikroservopohonu. LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • dimenzován pro flexibilní plastové potrubí s průměrem 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný, dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG LUFTool Damper set obsahuje tyto prvky systému Distribute: 1) LUFTooL Spigot hrdlo pro potrubí (90 mm, female) 2) LUFTooL Damper modul klapky (automatické ovládání) 3) LUFTooL Spigot hrdlo pro potrubí (90 mm, male)
868,00 Kč s DPH
1 týden
LUFTooL Wire prodlužovací vodič
Prodlužovací kabel pro LUFTooL moduly klapek s automatickým ovládáním. Slouží k prodloužení vodičů mezi servopohonem a řídící jednotkou. Na jedné straně je osazen konektorem typu M-samec a na druhé typu F-samice. Délka 20, 40, 60 cm.
