LUFTooL Instalační sada IS

Sada pro snadnou montáž rozdělovacích boxů. Sada je určená pro montáž jednoho boxu.   Obsah sady: - 1ks Příčník / nosník - 2m - 4ks Upínací sestava pro nosník a závěs - 4ks Vrut pro noník - 4ks Hmoždinky 10 mm - 4ks Podložky

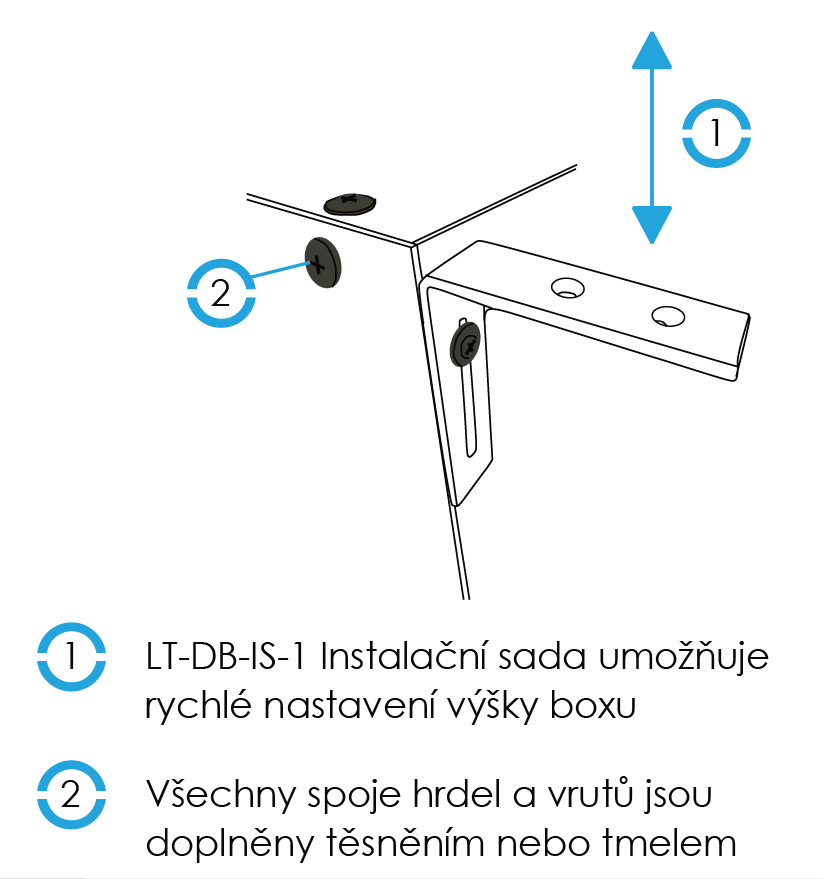

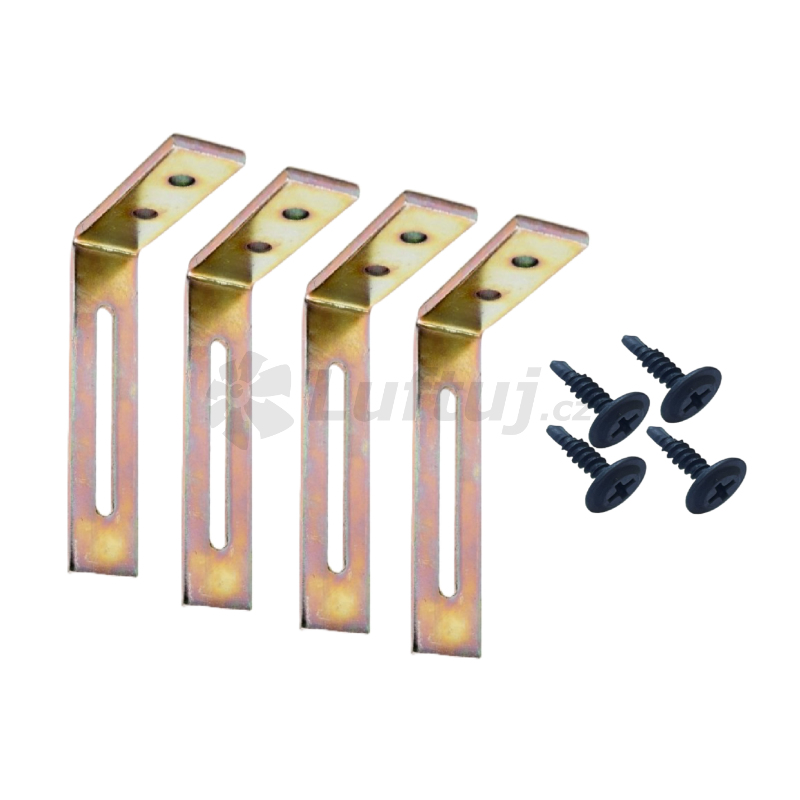

Závěs ZL je jednoduchý typ závěsu vhodný např. pro ATYP pozinkované rozdělovací boxy. Upevňuje se na hranu boxu nýtováním nebo pomocí samovrtných šroubů.

LUFTool Damper set – je klapka určená pro montáže na flexibilní potrubí vzduchotechniky s vnější průměrem 90 mm. Klapka se ovládá manuálně v sedmi stupních. LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • dimenzován pro flexibilní plastové potrubí s průměrem 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný, dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG LUFTool Damper set obsahuje tyto prvky systému Distribute: 1) LUFTooL Spigot hrdlo pro potrubí (90 mm, female) 2) LUFTooL Damper modul klapky (manuální ovládání) 3) LUFTooL Spigot hrdlo pro potrubí (90 mm, male)

Hrdlo pro flexibilní potrubí s vnějším průměrem 90 mm je univerzální modulární prvek ze série LUFTooL Distribute. Tu tvoří komponenty, které lze rychle a těsně sešroubovat do různých celků. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla hrdla (ABS), těsnící a aretační kroužek (PETG). Baleno do plastového sáčku. Hrdlo lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy  LUFTooL modul klapky s automatickým nebo manualním ovládáním Příklady instalace Osazení přes konektor nebo modul klapky k distribučnímu boxu Montáž Našroubujte na patřičný modul. Poté navlékněte těsnění na potrubí, zasuňte ho do hrdla a zaaretujte pomocí modrého aretačního kroužku.

Produkty LUFTooL Trap jsou navrženy tak, aby shromažďovaly kondenzovanou vodu na vnitřní  straně potrubí ventilační systémů. Obvykle se instalují na potrubí, které fouká vzduch z interiéru  přes nevytápěnou část domu. Kondenzační kus odvádí kondenzát ze stěn mimo potrubí. Naše kondenzační kusy jsou: • velmi těsné  • navrženy tak, že výrazně šetří místo oproti ostatním řešením pro sběr kondenzátu • vybaveny okapovým kolénkem, které je kompatibilní s běžnými hadicemi pro odvod kondenzátu • vyrobeny z materiálu PETG, díky tomu minimalizují vznik tepelných mostů • určeny pro montáž do vertikálně i horizontálně vedeného potrubí (horizontální potrubí musí být vždy ve spádu směrem k odtoku)  • účinné, v závislosti na rychlosti proudění a typu materiálu potrubí jsou schopny zachytit až 91% zkondenzované vlhkosti   vyráběny ve třech variantách (pro potrubí EPE, EPS a SPIRO)  Vyrobeno z materiálu PETG • který je pružný a pevný • má vysokou nárazovou odolnost a trvanlivost • je zdravotně nezávadný • který má tvarovou stálost • je 100% recyklovatelný Balení obsahuje: Kondenzační kus, 2 těsnící kroužky pro verzi SPIRO, manuál. Baleno v krabičce nebo fólii.

Modul klapky s automatickým ovládáním je součástí řady LUFTooL Distribute. Klapka umožňuje automatické řízení a spolu s další prvky modulárního systému slouží k zónování větrání s rekuperací tepla v rodinných domech, bytech a malých provozovnách. Systém lze použít pro přívod i odvod vzduchu s průtoky do 100 m3/h v jedné větvi. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Plastový výlisek těla klapky (ABS) osazený listem klapky a osou klapky (PETG). Na těle modulu je namontovaný zkalibrovaný servopohon do polohy zavřeno. Návod.  Oproti vyobrazení balení neobsahuje modrý kryt. Baleno do plastového sáčku. Modul klapky lze z jedné strany přišroubovat např. na: LUFTooL konektory (LF-CO-125) - které jsou vloženy do distribučního boxu LUFTOMET® Flat boxy  Na druhé straně je modul připraven pro připojení na LUFTooL hrdla pro potrubí: LT-SP-75-F....LUFTooL Spigot hrdlo pro potrubí (75 mm, female) LT-SP-90-F....LUFTooL Spigot hrdlo pro potrubí (90 mm, female) LT-SP-100-F....LUFTooL Spigot hrdlo pro potrubí (100 mm, female) (hrdlo pro tradiční potrubí SPIRO, bílý plast nebo flexibilní potrubí SONO, Mastersan apod dimenze 100 mm) Příklady instalace 1) osazení přes konektor k distribučnímu boxu - reguluje průtok vzduchu vycházející z distribučního boxu 2) osazení před LUFTOMET Flat box  - reguluje průtok vzduchu před vyústkou Charakteristika servopohonu Provozní napětí: 4,8 - 6,0 V Materiál převodů: kovové (první ozubené kolo od motoru plastové) Rozměry: 23 x 12 x 29 mm Stání točivý moment: 1,8 kg/cm (4,8 V); 2,2 kg/cm (6,0 V) Teplotní rozsah: 10 až +50°C Hmotnost: 13,5 gramů Délka vodičů: 175 mm Tolerance otočení: ± 8% Řízení modulu klapky K ovládání modulu klapky lze zakoupit LUFTaTOR řídící modul API12 - jedná se o software a řídící desku, která umožňuje řídit pomocí HTTP REST API až 12 klapek. !!! V případě řízení vlastním systémem není poskytována záruka na servopohon. Základní požadavky na provoz systému: - max. průtok vzduchu jednou plně otevřenou klapkou je 100 m3/h. Dle polohy klapky a procenta jejího uzavření se maximální  povolený průtok (LFmax) úměrně snižuje. Průtok vzduchu jedním nebo více rozdělovacími boxy (PBmax) generovaný rekuperační jednotkou v jednom směru (přívod/odvod) nesmí přesáhnout součet maximálních průtoků všech klapek PBmax < ΣLFmax - teplota vzduchu proudícího klapkou 10-40°C - teplota vzduchu v okolí servopohonu a řídící desky 10-40°C, vlhkost 30-90 % RH - vždy je nutné zachovat přístup k řídící desce a servopohonům pro případnou výměnu Servis Pro čištění systému potrubí lze list klapky snadno demontovat přes vhodně umístěný servisní otvor z distribučního boxu. Pro demontáž osy klapky a vnější části se servopohonem je nutné odmontovat dva šrouby pomocí křížového šroubováku. Tělo klapky ani hrdlo nemusí být demontovány.

Náhradní servopoho pro systém Distribute a modul klapky s automatickým ovládáním. Servopohon lze snadno vyměnit za nový. Po instalaci nezepomeňte provést kalibraci.

Konektor je  součástí systému LUFTooL Distribute, který je inovativní a modulární.  Celý systém je určen pro snadnou regulaci vzduchu, díky kterému je možné libovolně rozdělovat proud vzduchu v jednotlivých zónách nebo místnostech v rodinných domech a menších provozovnách. Jednotlivé prvky však lze využít i pro další prvky jako jsou stropní a stěnové boxy. Konektor je např možné osadit do jakéhokoliv boxu s patřičným otvorem. Systém LUFTooL Distribute je: • inovativní systém pro rozdělení proudu vzduchu do jednotlivých zón/místností • modulární (jeho komponenty lze kombinovat) • dimenzován pro flexibilní plastové potrubí s průměrem 75 a 90 mm a tradiční potrubí SPIRO 100 mm • určen pro větrání v rodinných domech a malých provozovnách s průtoky vzduchu jednotlivými větvemi do 100 m3/h • velmi těsný systém dosahuje těsnosti třídy D dle ČSN EN 15727 • vhodný pro přívod i odvod běžně znečištěného vzduchu (bez chemických látek apod.) • plně čistitelný, protažení kartáčů přes klapku lze provést bez demontáže modulu klapky • vyrobeno z materiálu ABS a PETG Balení obsahuje: Konektor (PETG), dva těsnící kroužky. Baleno do plastového sáčku. Montáž: Na závit konektoru lze přišroubovat např. na: LUFTooL modul klapky s automatickým nebo manualním ovládáním LUFTooL hrdla pro potrubí (75, 90 a 100 mm) Příklady instalace Osazení přes konektor nebo modul klapky k distribučnímu boxu
