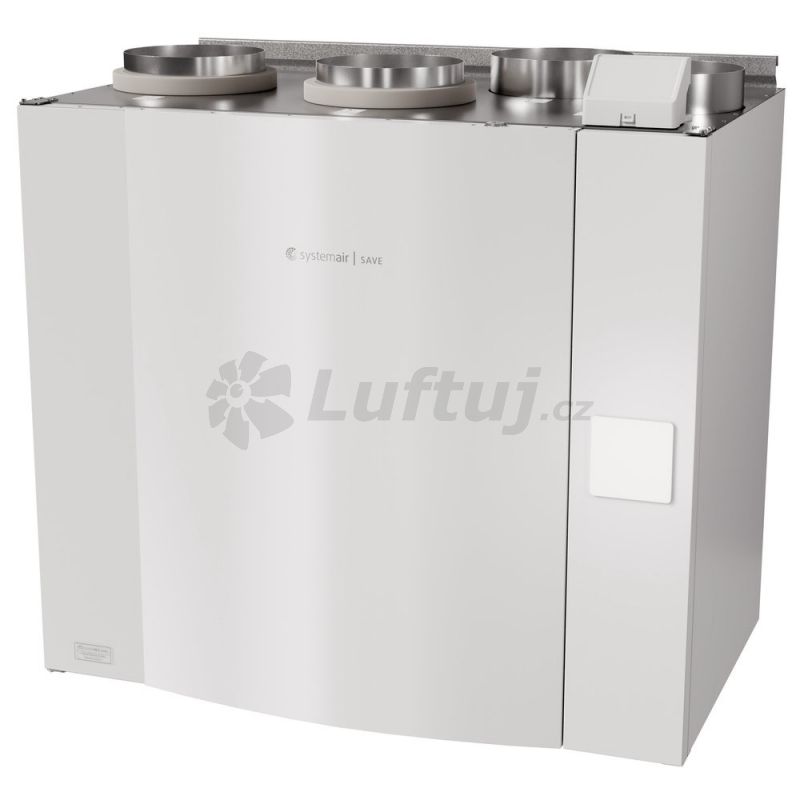

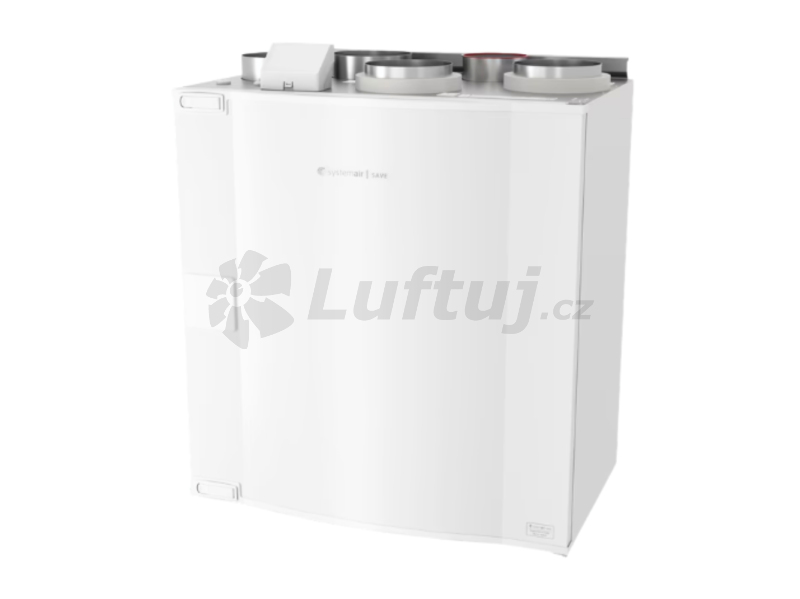

Rezidenční rekuperační jednotka SAVE VTR 350/B s rotačním výměníkem a inteligentním systémem SAVE Control

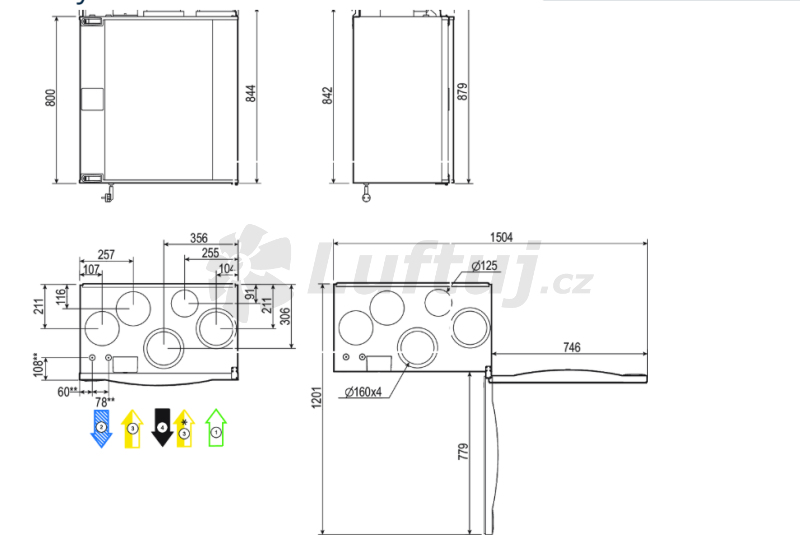

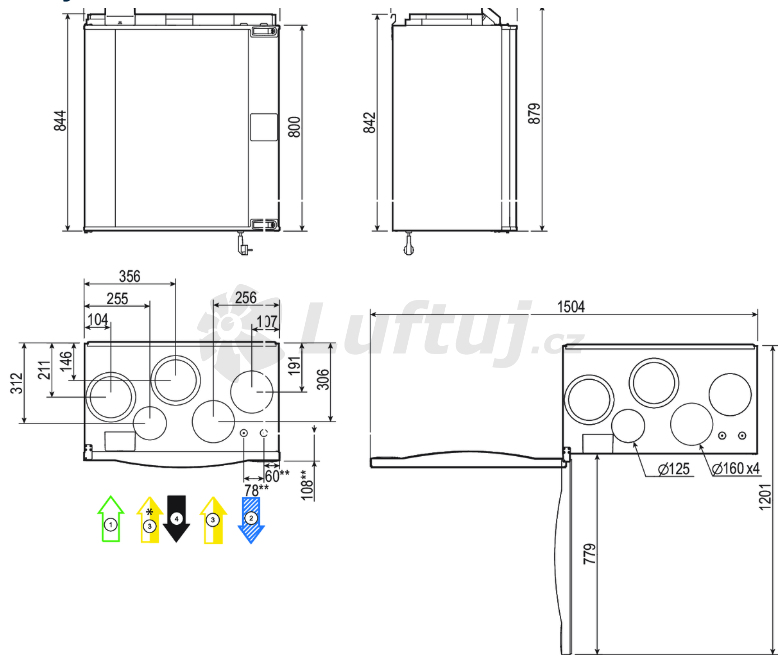

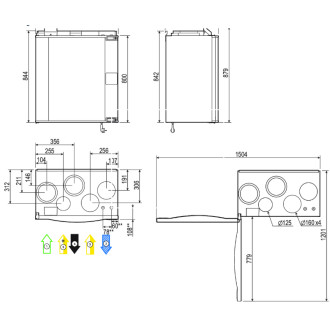

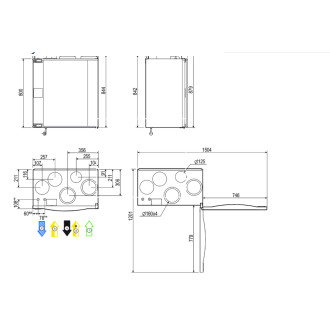

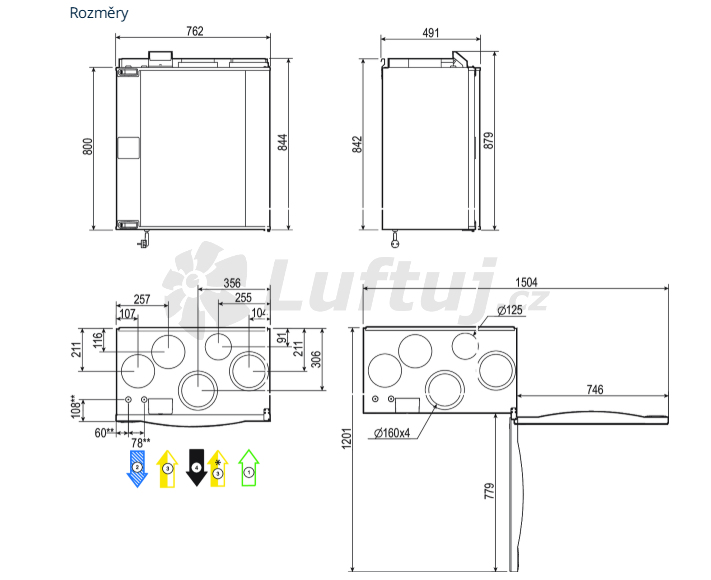

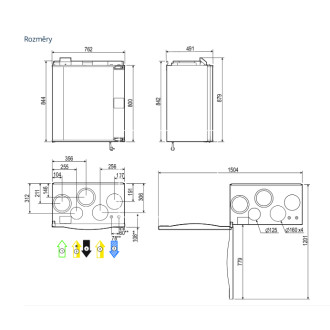

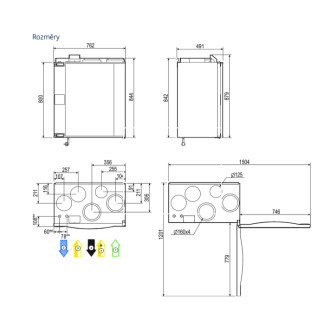

V OBJEDNÁVCE DO POZNÁMKY ZVOLTE VARIANTU PROVEDENÍ: LEVÁ či PRAVÁ (dle umístění přívodu čerstvého vzduchu)

- Rotační rekuperátor s vysokou celoroční účinností
- Plynulé řízení rotačního rekuperátoru pomocí EC motoru
- Funkce řízeného přenosu vlhkosti z odvodu do přívodu vzduchu
- Inteligentní řídicí systém SAVE Control
- Lokální ovladače SAVE TOUCH nebo SAVE LIGHT

- Modul SAVE CONNECT pro vzdálený přístup

- Ovládání přes internet „Systemair Cloud“ nebo Smartphone
- Propojení s BMS přes Modbus RS485, Modbus TPC/IP
- Konfigurovatelné vstupy pro vzdálené ovládání
- Větrání dle požadavku díky vestavěnému čidlu vlhkosti
- Vestavěný elektrický ohřívač o výkonu 1,67 kW

Popis

Rekuperační jednotka SAVE VTR 350/B je díky své konstrukci a parametrům určena k větrání nejen rezidenčních objektů, ale také k větrání komerčních prostorů a školních tříd s podlahovou plochou až do cca 300 m² (doporučení Systemair). Nízké vnitřní tlakové ztráty snižují spotřebu elektrické energie na minimum, což potvrzují nízké hodnoty SFP (kW/m3*s) faktoru jednotky. Vzhledem k vertikální orientaci hrdel je jednotka SAVE VTR 350/B určena pro nástěnnou montáž. Jednotka je vybavena pátým hrdlem pro připojení digestoře.

Konstrukce

Dvojitý plášť jednotky je vyroben z pozinkovaného ocelového plechu a je vyplněn 30 mm vrstvou tepelné a protihlukové izolace z minerální vlny. Jednotka se vyrábí v levém (L) i pravém (R) provedení, je vybavena panelovými filtry pro přívod ePM1 60% a odvod ePM10 50%, účinnými ventilátory s EC motory, rotačním regeneračním výměníkem a elektrickým ohřívačem ELB o výkonu 1,67 kW (ten lze vyměnit za vodní WHC). Rotační výměník s dvojitým kartáčovitým těsněním (omezení prostupu odvodního vzduchu do přívodu) je poháněn EC motorem s minimálním příkonem. Jednotku lze doplnit vodním ohřívačem VBC, vodním chladičem CWK nebo přímým výparníkem DXRE, jež se instalují do potrubní trasy (volitelné příslušenství). Externí svorkovnice CB usnadňuje propojení externího příslušenství jednotky díky vstupům a výstupům včetně rozhraní RS485 pro ModBus RTU. Lze do ní zapojit přes kabel (4P4C s RJ10) i ovladač, který není součástí dodávky. Připojení jednotky k elektrické síti je přes standardní jednofázovou zásuvku 230/50Hz. Součástí dodávky je elektrický kabel o délce 1m.

Řídicí systém SAVE Control

Jednotka je vybavena inteligentním vestavěným řídicím systémem SAVE Control, který umožňuje variabilně zvolit ovládání:

SAVE LIGHT - jednoduchý ovladač pro základní řízení (stupně otáček, indikace alarmu a výměny filtrů)

SAVE TOUCH - dotykový ovladač je koncipován jako Smartphone a nabízí plně konfigurovat a ovládat jednotku

SAVE CONNECT 2.0 -  modul pro lokální nebo vzdálené řízení přes aplikaci SAVE CONNECT (pro iOS i Android) je nově součástí dodávky jednotky
Průtoky vzduchu v jednotlivých stupních otáček (maximální, vysoké, normální, nízké, minimální), se pro přívodní a odvodní ventilátor nastavují samostatně a lze tak docílit požadovaného přetlaku, podtlaku nebo rovnotlaku. Jednotlivé funkce a režimy vždy využívají některý z těchto stupňů. Vestavěné čidlo vlhkosti společně s řízením otáček ventilátorů nebo rotačního regeneračního výměníku může zajištovat snižování vlhkosti ve větraném prostoru resp. ovlivňovat účinnost přenosu vlhkosti.

Pro jednu jednotku je možné použít až 10 výše uvedených ovladačů, které lze i různě kombinovat.

Mimo to externí svorkovnice CB obsahuje i konfigurovatelné vstupy, které možnosti ovládání ještě rozšiřují. Pro nadřazené řízení BMS může být použito komunikačního protokolu Modbus RS485 (standard) nebo ModBus TCP/IP (s modulem SAVE CONNECT).

Možnosti ovládání se díky novému řídicímu systému SAVE Control a vestavěnému vlhkostnímu čidlu na straně odvodu vzduchu značně rozšířily. Průtoky vzduchu v jednotlivých stupních otáček se pro přívodní a odvodní ventilátor nastavují samostatně a lze tak docílit požadovaného přetlaku, podtlaku nebo rovnotlaku. Nastavuje se celkem 5 stupňů otáček (maximální, vysoké, normální, nízké, minimální), přičemž jednotlivé funkce a režimy vždy využívají některé z nich.

Ekodesign

Řada jednotek SAVE je z hlediska Ekodesignu zařazena do kategorie RVU (rezidenční větrací jednotky), které se dělí do jednotlivých energetických tříd dle tzv. hodnoty SEC (specifická energetická spotřeba). VZT jednotka SAVE VTR 350 je díky již zabudovanému čidlu vlhkosti zařazena do energetické třídy A.

Certifikáty

Jednotka SAVE VTR 350/B získala certifikát Eurovent. Testování bylo provedeno dle evropské normy EN13141-7:2010. Jednotky SAVE VTR 350/B jsou zapsané na seznamu výrobků a technologií (SVT) schválených pro program Nová zelená úsporám a to pod kódem SVT37233.

Jednotka je držitelem i cerifikátu Passive House Institute (PHI), který mimo jiné deklaruje vnitřní i vnější těsnost komponent jednotky a pláště.

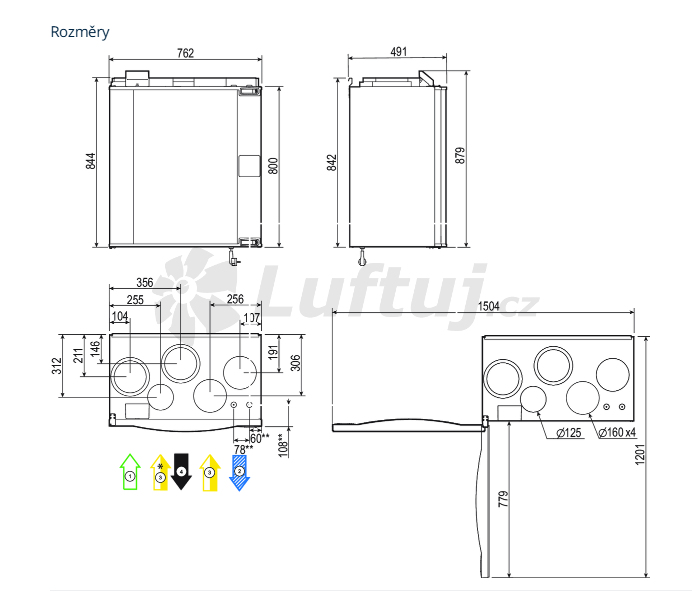

Technické parametry:

Níže je stručný popis vybraných funkcí řídicího systému SAVE control a jejich využití:

MANUAL – v manuálním režimu lze nastavit průtok vzduchu ve třech stupních (vysoké, normální, nízké). Jednotku lze i úplně vypnout, pokud je tato možnost nastavena v servisním menu.

AUTO – v automatickém režimu může jednotka pracovat dle týdenního programu, tzv. na požadavek dle čidel CO2 nebo vlhkosti nebo pomocí externího signálu od BMS.

Týdenní program – program umožňuje pro zvolené dny v týdnu nastavit dvě časové periody během dne. Nastavení průtoku vzduchu (stupeň otáček / dle požadavku) a teploty (odchylka 0-10°C) se provádí samostatně pro období, kdy je perioda aktivní a kdy neaktivní.

Řízení dle vlhkosti / CO2 – jednotka se snaží zajistit požadovanou kvalitu vnitřního vzduchu, např. max. hodnotu CO2 nebo vlhkosti, pomocí regulace množství vzduchu. Otáčky ventilátorů jsou řízeny 0-10V dle signálu od požadovaných čidel. Pro měření hodnoty vlhkosti lze použít vestavěné nebo externí čidlo. Požadovaná vlhkost se nastavuje pro letní i zimní provoz. Pro měření CO2 lze použít externí čidla. Pro zajištění správné funkce se musí použít čidla ze sortimentu Systemair.

Řízený přenos vlhkosti - díky vestavěnému vlhkostnímu čidlu na straně odvodního vzduchu a plynule řízenému rotačnímu rekuperátoru dokáže systém SAVE control regulovat nejen teplotní účinnost výměníku, ale i účinnost přenosu vlhkosti. Účinnost přenosu vlhkosti rapidně klesá již při nepatrném snížení otáček rotačního výměníku (teplotní účinnost je stále vysoká). Systém SAVE control je tak schopen přivádět do prostoru vzduch požadovaných parametrů. Tato funkce je vhodná především na odvod nežádoucí vysoké vlhkosti např. z tělocvičen nebo novostaveb. Problém vysoké vlhkosti u novostaveb (kvůli „mokrým“ procesům ve výstavbě) řeší jejich obyvatelé v prvním roce užívání nemovitosti, avšak po zpravidla dvou letech je ve většině obytných budov problém opačný. Nízká stejně jako vysoká vlhkost může působit negativně na lidské zdraví. Výše popsaná funkce spolu s vlastností rotačního rekuperátoru přenášet vlhkost může nastíněný problém vyřešit.

Řízení teploty – regulaci teploty je možné zvolit dle teploty přívodu vzduchu, dle teploty v místnosti nebo dle teploty odvodu vzduchu.

Volné chlazení - v letním období funkce volného chlazení využívá chladný venkovní vzduch pro vychlazení vnitřních prostor během noci. Díky tomu další den oddaluje naakumulovaný chlad vyhřátí interiéru a snižuje tak náklady na jeho vychlazení.

Rekuperace chladu - funkce se po jejím nastavení v ovladači aktivuje automaticky v případě, že teplota odváděného vzduchu je nižší než teplota venkovního vzduchu. Tím se dosáhne předchlazení přiváděného vzduchu a sníží se tak náklady na případné vychlazení vnitřního prostoru.

Kompenzace průtoku vzduchu dle venkovní teploty - po aktivaci této funkce dojde při extrémně nízké venkovní teplotě ke snížení průtoku vzduchu, což vede k úsporám energie na dohřátí vzduchu.

CAV/VAV řízení - sada CAV/VAV rozšiřuje možnosti řízení průtoku vzduchu jednotky. Jednotka je v režimu CAV schopna udržovat konstantní průtok vzduchu, což je vhodné při napojení více jednotek na jedno nasávací potrubí v bytovém domě. Režim VAV je určen pro případ, kdy jsou jednotlivé potrubní větve uzavírány nebo v součinnosti s regulátory variabilního průtoku vzduchu OPTIMA.

ECO – ekonomický režim je proaktivní funkce šetřící náklady na dohřátí přívodního vzduchu. Při aktivaci této funkce se nastavuje přípustná odchylka (0-10°C), která omezuje spínání dohřevu v případě, kdy není zadané teploty dosaženo díky rekuperaci. ECO režim v sobě zahrnuje i funkci tzv. ”volného vytápění”. Pokud je venkovní teplota vzduchu během noci příliš nízká a vzduch musí být během noci dohříván dokonce i pro dosažení snížené teploty (nastavená teplota snížená o přípustnou odchylku), systém si tuto informaci ”zapamatuje” a aktivuje funkci ”volného vytápění”. Do vnitřního prostoru je následující den přiváděn vzduch o vyšší teplotě (pouze využitím rekuperace) a akumulované teplo v interiéru je využito během další chladné noci, aby se co nejvíce omezilo použití ohřívače jednotky. Sníženou hodnotu teploty přívodního vzduchu reflektují i režimy NÁVŠTĚVA, MIMO DOMOV a DOVOLENÁ.

Další funkce – ostatní funkce resp. režimy větrání jako DOVOLENÁ, MIMO DOMOV, DIGESTOŘ, PROVĚTRÁNÍ, NÁVŠTĚVA nebo VYSAVAČ se aktivují po sepnutí na ovladači SAVE Touch (případně sepnutím digitálního kontaktu). Po aktivaci se jednotka přepne do předem nastaveného provozního režimu s daným průtokem vzduchu a teplotou.
