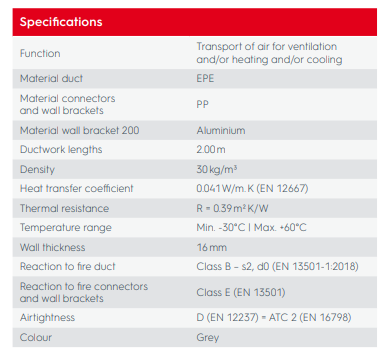

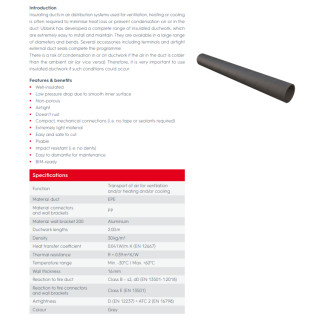

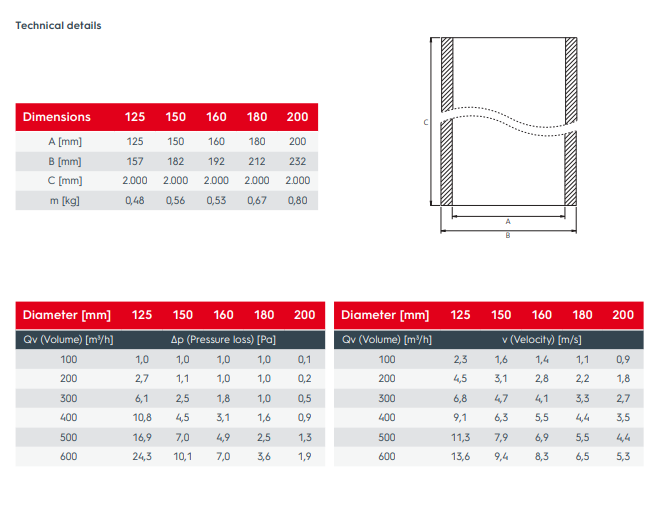

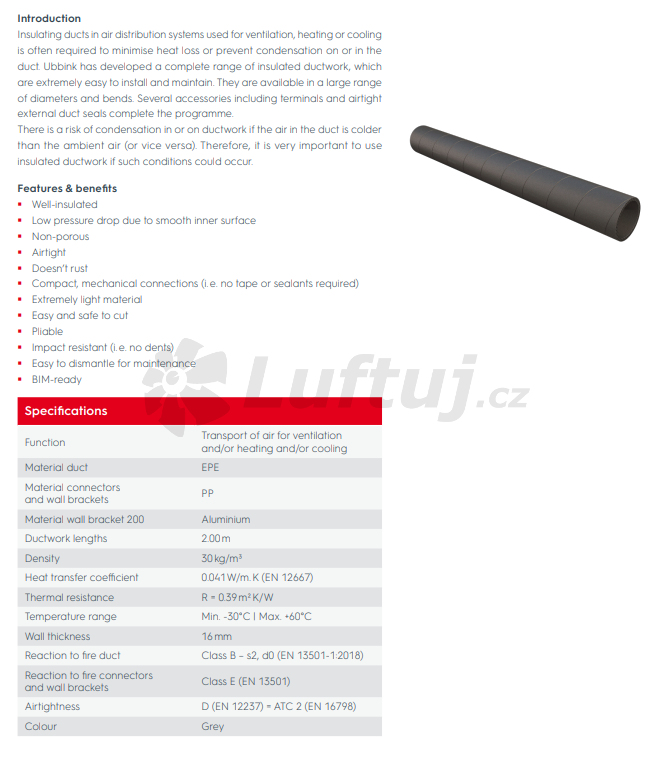

Potrubí EPE 2 m - 125, 150, 160, 180, 200 mm - 160 mm

Kotvící spona slouží pro kotvení potrubí EPE (HR-WTW). Uvedená velikost je shodná s velikostí potrubí (tzn. spona 125 je pro potrubí EPE 125 - vnější průměr 150). Jedná se o nižší systém než je kotvení pomocí objímek SBOG. S držáky je jednoduchá manipulace. Nejprve se spona přikotví k podkladu (jeden otvor pro závitovou tyč nebo pomocí čtyř otvorů pro vruty) a poté se přiloží potrubí a pomocí plastového klipu se potrubí připne ke sponě.

Plastový kondenzační kus neboli výpusť kondenzátu se vkládá do vzduchotechnického tepelně izolačního potrubí EPE (HR-WTW - Aerfoam) velikosti 160 mm (vnější průměr 190 mm) Kondenzační kus odvádí přebytečnou vlhkost z potrubí. Díky vložení kondenzačního kusu do potrubí z izolantu se eliminují tepelné mosty této části systému. S kondenzačním kusem je plně kompatibilní Hadice pro odvod kondenzátu d16, která se pouze nasune na kolínko. Kondenzační kus je vhodný pro výfukové potrubí (EHA) - z rekuperační jednotky do exteriéru. V tomto potrubí při kondenzaci vhlkosti v rekuperátoru proudí vzduch s téměř 100% vlhkostí. Umísťuje se nad rekuperační jednotku do vertikálního potrubí. Technické informace: - výška: 10 cm - není kompatibilní s potrubím SPIRO, KG apod. - kompatibilní s hadicí pro odvod kondenzátu d16 Materiál PETG: Pružný a pevný Vysoká nárazová odolnost a trvanlivost Zdravotně nezávadný materiál Malé smršťování při chladnutí 100% recyklovatelný Návod k použití: Rozřízněte potrubí v místě, kde chcete kondenzační kus umístit. Ideální je vertikální potrubí na vytápěné hranici tepelné obálky. Ke spodnímu dílu potrubí přiložte kondeznační kus a co nejtěsněji vyřežte odlamovacím nožem otvor pro plastové kolínko. Vsuňte kondenzační kus a nasaďte horní díly potrubí. Vzduchotěsně přelepte spoj pomocí hliníkové pásky a tepelně zajistěte min. dvěma vrstvami termopásky. Na kolínku napojte hadici pro odvod kondenzátu a napojte na kanalizaci.

Oblouk (koleno) pro kruhové izolované potrubí z materiálu EPE (označení HR-WTW nebo EHR EPP nebo IsoDuct) pro připojení sání a výfuku při větrání s rekuperací v rodinných domech. Oblouk připojíte k potrubí pomocí speciální vsuvky, ktreou jednoduše zaaretujete pomocí klipu. Snadno demontovatelné. Tento systém zapezpečuje velmi těsné spojení dvou potrubí nebo potrubí a tvarovky (koleno).

Vsuvka pro kruhové izolované potrubí z materiálu EPE (označení HR-WTW nebo EHR EPP nebo IsoDuct) pro připojení sání a výfuku při větrání s rekuperací v rodinných domech. Vsuvku jednoduše zaaretujete pomocí klipu. Snadno demontovatelné. Tento systém zapezpečuje velmi těsné spojení dvou potrubí nebo potrubí a tvarovky (koleno).

Potrubí se spojuje s ostatními prvky systému ADURO pomocí spojek s těsněním. Potrubí je vhodné použít pro sání a výfuk v systémech rekuperace pro eliminaci kondenzace.

Nová generace kruhové vzduchotěsné zpětné klapky KZK2 se používá k zamezení zpětného proudění vzduchu potrubím a je konstruována pro přímé zasunutí do větracího potrubí o průměru 80 až 200 mm. Hlavní předností oproti první generaci zpětné klapky KZK je to, že silikonová membrána lépe drží svůj tvar díky přidanému plastovému rámu po obvodu membrány. ideální řešení ke koupelnovým ventilátorům rychlá a jednoduchá montáž do potrubí klapka bez výrazného klepání vysoká těsnost díky zvoleným materiálům klapky malá hloubka zástavby varianty KG určené do odpadního potrubí

Kotvící spona slouží pro kotvení potrubí EPE (HR-WTW). Uvedená velikost je shodná s velikostí potrubí (tzn. spona 125 je pro potrubí EPE 125 - vnější průměr 150). Jedná se o nižší systém než je kotvení pomocí objímek SBOG. S držáky je jednoduchá manipulace. Nejprve se spona přikotví k podkladu (jeden otvor pro závitovou tyč nebo pomocí čtyř otvorů pro vruty) a poté se přiloží potrubí a pomocí plastového klipu se potrubí připne ke sponě.

KZK vzduchotěsné motýlková zpětná klapky pro vzduchotechniku mají silikonovou membránu. Jsou ideální pro montáž do kruhového potrubí. Plastový kroužek s kruhovým dvojitým těsněním a přiléhavou membránou, která se otevře i za sníženého tlaku. Nabízíme ve velikostech (průměr potrubí v mm): 80, 100, 125, 150, 160, 200

Potrubí se spojuje s ostatními prvky systému ADURO pomocí spojek s těsněním. Potrubí je vhodné použít pro sání a výfuk v systémech rekuperace pro eliminaci kondenzace.

Těsná zpětná klapka vhodná k digestořím s možností použití k silnějším ventilátorům Nevhodná pro vertikální montáž! Při vypnutí systému zabrání proudění vzduchu z domu ven a obráceně. Klapka se vkládá do potrubí. Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořen rámem a silikonovou membránou. Je vhodná pro instalaci do horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka má dvoubřité těsnění pro utěsnění a fixaci v potrubí. V některých zemích EU je jí možno použít pro zamezení průniku studeného kouře s max. provozní teplotou do 210 °C. Pro uvedenou aplikaci není schválena v ČR. • vsuvná do kruhového potrubí • pachotěsná a parotěsná • provedení samotížné s magnetem • vyrobena z plastu • dvoubřité těsnění • instalace přednostně svisle Montáž Pozor na směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy horizontálně. Pootočení osy zabrání správné funkci. Zpětnou klapku umístěte do potrubí kolmo, max. 0°– 5° proti směru proudění vzduchu. Nevhodná pro vertikální montáž! V panelových domech zabrání přefukům mezi jednotlivými byty. Při vypnutí systému zabrání proudění vzduchu z domu ven a obráceně. Klapka se vkládá do potrubí. Klapka má těsné provedení dle normy ÖN M 6027. List klapky je tvořen rámem a silikonovou membránou. Je vhodná pro instalaci do horizontální polohy. Montáž se provádí zasunutím do potrubí. Klapka má dvoubřité těsnění pro utěsnění a fixaci v potrubí. V některých zemích EU je jí možno použít pro zamezení průniku studeného kouře s max. provozní teplotou do 210 °C. Pro uvedenou aplikaci není schválena v ČR. • vsuvná do kruhového potrubí • pachotěsná a parotěsná • provedení samotížné s magnetem • vyrobena z plastu • dvoubřité těsnění • instalace přednostně svisle Montáž Pozor na směr proudění vzduchu. Zpětná klapka musí být demontovatelná, přístupná pro servis a obsluhu. Osa zpětné klapky musí být vždy horizontálně. Pootočení osy zabrání správné funkci. Zpětnou klapku umístěte do potrubí kolmo, max. 0°– 5° proti směru proudění vzduchu.

Kondenzační kus je vhodný pro odvod konendzátu vznikajícího v potrubí při jeho nedostatečné izolaci nebo pokud je vzduch vyfukován např. na střechu a voda se sráží např. na výfukovém komínku a padá zpět do potrubí. V naší praxi používáme především pro sání a výfuk, aby se případný kondenzát nedostal do rekuperační jednotky a nepoškodil elektroniku a filtry. ROZMĚRY Průměr 100 mm Délka 106 mm VÝHODY Snadné spojování, rychlá montáž, nízká hmotnost, estetický vzhled. Snadná úprava délky potrubí ruční pilkou na kov. Nepodléhá korozi, čímž zaručuje dlouhou životnost.
