Regulátor, ovladač CP Touch-bílý (nástěnný) pro jednotky DUPLEX EC5.RD5 / ECV5.RD5

Ovladač pro jednotky ATREA DUPLEX 5. generace EC5.RD5 / ECV5.RD5

Základní popis

Digitální řídící modul typu RD5 představuje nejmodernější způsob řízení jednotky. Zajišťuje všechny základní funkce a současně i obsahuje celou řadu dalších vstupů a výstupů pro propojení s volitelnými čidly (např. snímače CO , relativní vlhkosti), 2 signály z místností (WC, koupelna, kuchyně), systémy vytápění včetně uzavíracích ventilů nebo uzavíracími klapkami v rozvodech. Mimo to obsahuje i web-server a možnost připojení k internetu.

V BÍLÉ BARVĚ, OSTATNÍ BARVY NA POPTÁNÍ - slonová kost, šedý a antracit.

Jednotku s digitálním modulem je možné řídit:

a) Regulátorem řady CP Touch –dotykový, barevný displej

b) Regulátorem řady CP 10 RT – mechanický ovladač, na poptání info@luftuj.cz

c) Bez regulátoru, pouze napětím 0 – 10 V (např. z čidla CO2 nebo druhým nadřazeným systémem). Ovládání externími signály a další  automatické funkce větrání jsou zachovány.

d) Přes inteligentní vestavěný web-server – umožňuje ovládání i nastavení přes webovou aplikaci a je možné zároveň pro variantu a), b) i c).

e) Cizím řídicím systémem přes standardní rozhraní Modbus TCP.

Funkce

Regulační modul zajišťuje všechny základní funkce jednotky:

• naprogramování různých výkonů větrání během dne a týdne

• plynulé řízení výkonu obou ventilátorů, u verze CF s funkcí konstantního výkonu (tzn. automatickou změnu výkonu pro dosažení nastaveného průtoku přímo v m3/h)

• automatické ovládání klapky by-passu (obtok přiváděného vzduchu) podle teploty venkovního vzduchu

• řízení elektrického ohřívače (volitelné příslušenství) na konstantní teplotu přiváděného vzduchu v rozsahu 15 až 50 °C (max. dosažitelná teplota závisí na výkonu instalovaného elektrického ohřívače) nebo řízení teploty vzduchu dle naprogramovaného rozdílu teplot proti požadované teplotě interiéru (možno měnit automaticky dle nastavení během dne)

• spínání teplovodního ohřívače (volitelné příslušenství), nastavení teploty přiváděného vzduchu řízením směšovacího uzle nebo škrtícího ventilu topné vody signálem 0–10 V, včetně protimrazové ochrany teplovodního ohřívače (čidlem za ohřívačem ADS 120)

• spínání vodní chladiče (volitelné příslušenství), nastavení teploty přiváděného vzduchu řízením směšovacího uzle nebo škrtícího ventilu topné vody signálem 0–10 V, nutno osadit čidlo do potrubí za chladič (čidlem ADS 120)

• protimrazová ochrana namrzání rekuperačního výměníku

• přepnutí na zvolený výkon při sepnutí externím signálem (např. z WC, koupelny, kuchyně) s volitelným startem i doběhem

• ovládání uzavírací klapky na přívodu a odtahu, dále dvou klapek zónového větrání a jedné klapky odtahu z kuchyně (klapky nejsou

součástí jednotky) – 24 V DC

• možnost automatického provozu podle čidel – koncentrace CO , 2 relativní vlhkost nebo VOC (volitelné příslušenství) – 2x vstup 0–10 V

nebo spínací kontakty

• dle nastavení jednotka umožňuje režim periodického provětrávání – jednotka je v klidu a v nastavených intervalech spíná větrání

• automatické nastavení délky větrání dle počtu osob a vzduchotěsnosti objektu – při periodickém větrání nebo při spuštění nárazového větrání

Regulátory

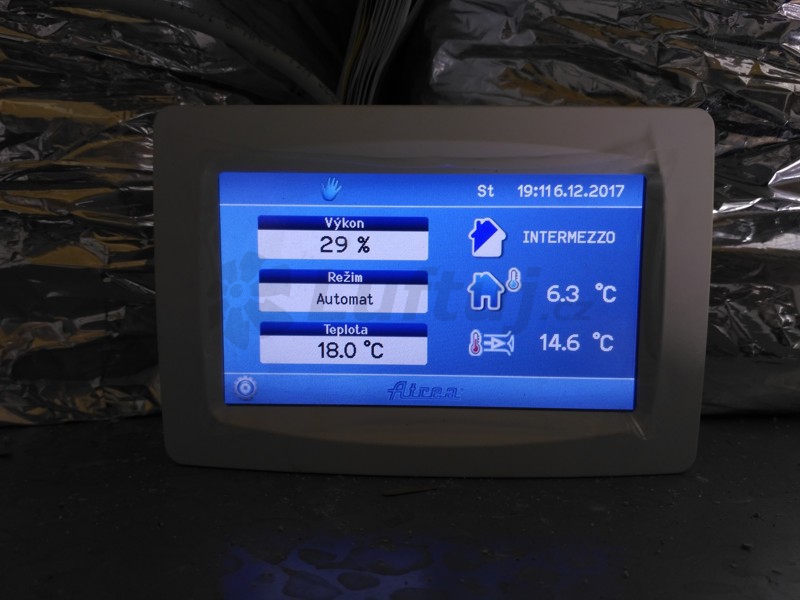

CP Touch: je určený pro nastavení základních větracích režimů a zobrazování stavu větrací jednotky včetně indikace poruchových stavů. Umožňuje uživatelský přístup k běžným funkcím nebo k naprogramování provozních režimů, které lze provozovat v ručním režimu nebo automatickém režimu dle nastavení týdenního programu. Regulátor také umožňuje nastavení dočasného režimu party / dovolená. Součástí regulátoru je integrovaný prostorový termostat s týdenním programem topení/chlazení, který může ovládat i jednoduchou topnou soustavu využitím funkcí řídícího modulu. Veškeré hodnoty se nastavují na přehledném grafickém dotykovém displeji.

CP 10 RT: umožňuje mechanické nastavení výkonu větrání a teploty přiváděného vzduchu, vypnutí zařízení. Díky vestavěné diodě signalizuje poruchu zařízení – blikání červeně, chod zařízení – svícení zeleně. Ostatní programovatelné funkce jsou dostupné pouze přes webové rozhraní.
