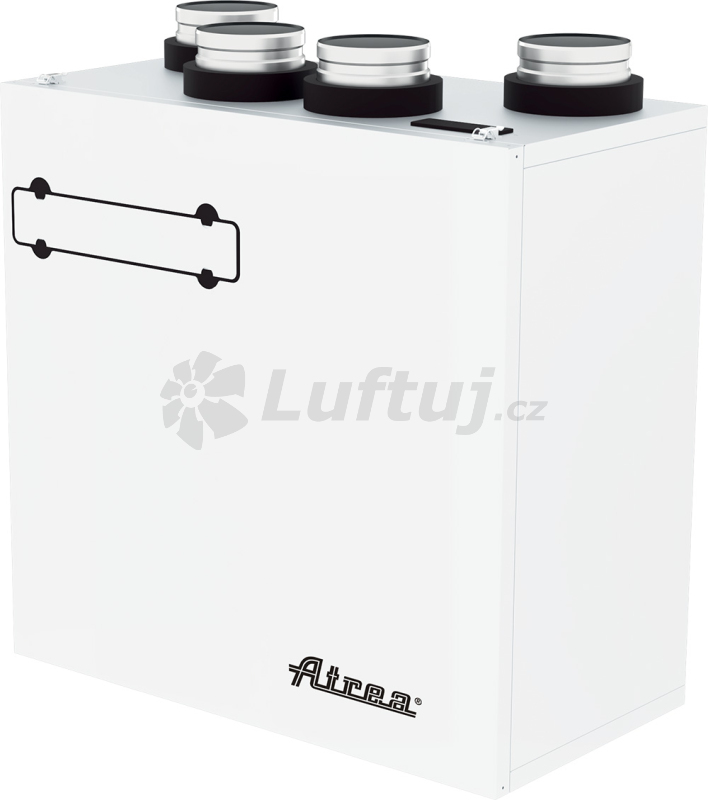

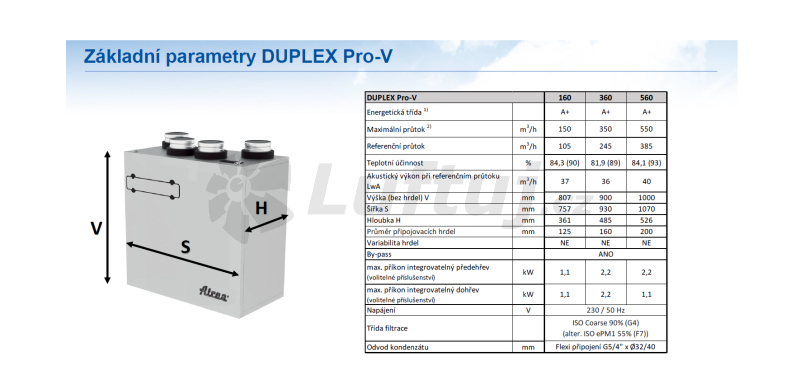

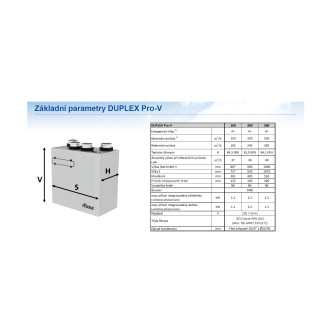

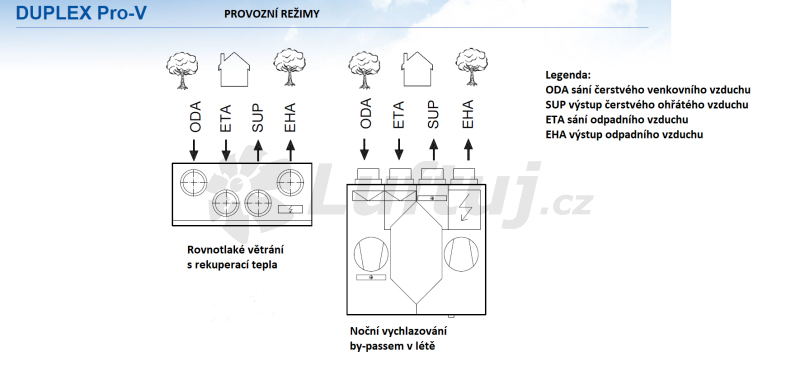

DUPLEX 160 PRO-V.CP nástěnná rekuperační jednotka Atrea

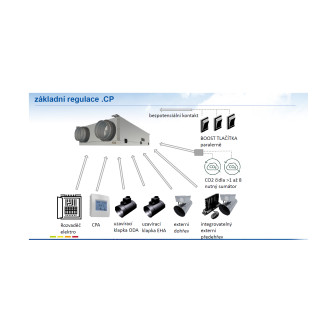

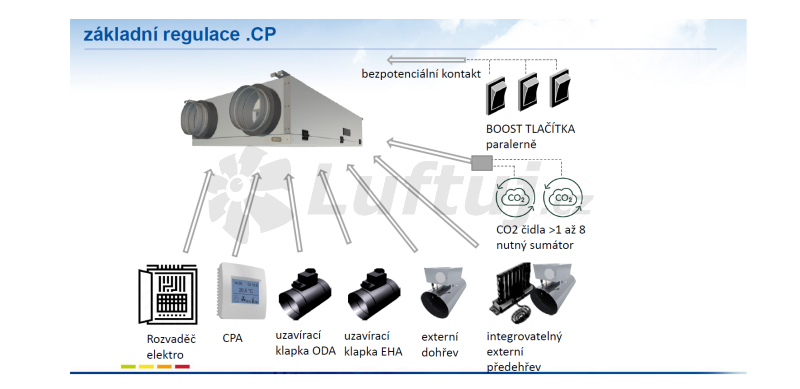

Vzduchotechnická jednotka Duplex s regulací .CP je standardně ovládána pomocí regulátoru (ovladače) CPA s dotykovým displejem.

EDO PŘEDEHŘEV vzduchu slouží jako jedna z možností protimrazové ochrany rekuperačního výměníku pro rekuperační jednotky DUPLEX PRO-V, 200-300 Easy2 a 150 Slim.

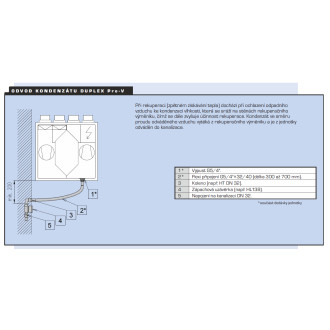

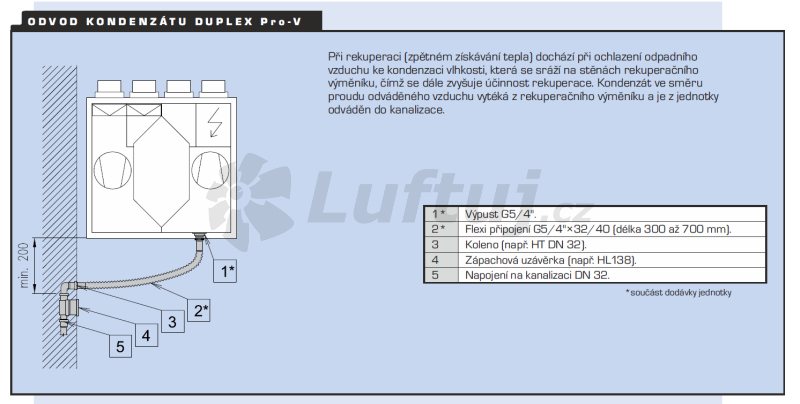

Vodní zápachová uzávěrka k rekuperačním a klimatizačním jednotkám DN32 pro odvod kondenzátu s přídavnou mechanickou zápachovou uzávěrkou (kulička), podomítkové provedení. Instalace možná pouze vertikálně!! Připojení potrubí s kondenzátem pr. 20-32mm (minimální vnitřní průměr připojovacího potrubí 18mm!!). transparentní čistící vložka je vyjímatelná z podomítkového tělesa pro údržbu. Délkově upravitelná stavební ochranná zátka a kryt jsou součástí balení.

Skříň Skříň je z odolného EPP s vysokou hustotou. Čelní kovový panel a bočnice jsou opatřeny bílou práškovou barvou. Připojovací kruhová hrdla Ø 125 mm jsou osazena na bočních stranách skříně. Hrdla jsou opatřena dvoubřitým těsněním. Revizní přístup je z čelní strany jednotky. Ventilátory Jednotka obsahuje dva radiální ventilátory s dozadu zahnutými lopatkami s EC motorem. Motor Motory jsou jednofázové EC s nízkou spotřebou, 230 V / 50 Hz. Krytí IP21. Rekuperace Protiproudý výměník s účinností až 93 %. Výměník je přístupný po otevření čelního panelu. Filtr V jednotce jsou osazeny dva deskové filtry třídy G4 (ISO coarse 65%) na sání i odtahu. El. připojení Jednotka je určena pro přímé napojení síťovou zástrčkou. Napájení 230 V / 50 Hz. Regulace Jednotka je vybavena plně automatickým řídicím systémem s regulací průtoku podle relativní vlhkosti bez nutnosti jakéhokiliv dalšího zásahu do ovládání jednotky. Jednotka je osazena čtyřmi kombinovanými čidl teploty a relativní vlhkosti. Ve výkonových charakteristikách jsou vyznačeny charakteristiky pro jednotlivé otáčky. Designový drátový ovladač umožňuje nastavení otáček ventilátorů, manuální ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu a signalizaci zanesení filtrů. Další nastavení jednotky se provádějí pomocí DIP přepínačů a potenciometrů na řídicí desce jednotky po sejmutí předního krytu. Pro automatický režim je možno nastavit týdenní program. Systém protimrazové ochrany umožňuje provoz jednotky až do venkovní teploty -10 °C bez nutnosti dodatečného předehřevu či dohřevu. Jednotku NEMBUS 210 je možné doplnit o moduly NEMBUS-VOC a modul pro konstantní průtok vzduchu SABIK-NEMBUS-SF. Možnost připojení ke Connectair (cloud S&P). Montáž Jednotka je určena k horizontální montáži pod strop nebo vertikální montáži na stěnu do vnitřních prostor. Požadovaná teplota okolí je v rozmezí 10 až 50 °C. Jednotka musí být namonto-vána tak, aby byl zajištěn dostatek prostoru pro sejmutí čela jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem SF-P 138 a pro provádění periodických revizí elektro-instalace. V případě montáže jednotky nad podhled je nutný revizní otvor pro obsluhu. Pokyny Jednotka není standardně vybavena vlastním ohřívačem. V případě požadavku na předehřev lze použít integrovatelný modul NEMBUS-PH nebo externí potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Výměna filtrů se doporučuje minimálně jednou ročně. Projektování vzduchotech-nického systému a jeho použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína se řídí platnými předpisy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb. Informace Ucelený větrací systém s malou jednotkou určený pro větrání bytů, bytových domů a rodinných domů. Jednotka je konstruována pro trvalý provoz.

INTELIGENTNÍ REGULACE AIRGENIO umožňuje plně automatický provoz. S využitím aplikace AirGENIO lze rekuperační jednotku ovládat přes mobilní telefon či jiná chytrá zařízení.

Centrální jednotka Xhouse s rekuperací tepla a vlhkosti. Se svým vzduchovým výkonem max. 260 m3/h je vhodný pro rodinné domy a velké byty s obytnou plochou do 150 m2. Úspěšně však větrá menší provozovny a kanceláře. Jednotka je určena pro montáž na stěnu.

Skříň Skříň je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou 4 hrdla o průměru dle velikosti jednotky. Jednotka SABIK má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně. Pravé nebo levé provedení získáme přepnutím přepínače na řídicí elektronice jednotky (po sejmutí předního krytu). Ventilátory Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami. Motor Jednofázové EC motory 230 V / 50 Hz. Rekuperace Plastový protiproudý výměník s teplotní účinností až 94 %. Výměník je přístupný po demontáži čelní stěny jednotky. Pro letní provoz je jednotka vybavena obtokem výměníku. Filtr Na sání čerstvého vzduchu je standardně deskový filtr G4 (ISO coarse 65%). Jako příslušenství lze dodat F7 (ISO ePM1 50%). Na sání odpadního vzduchu je standardně deskový filtr G4. El. připojení Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz. Regulace Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0-10 V. Jednotka zajišťuje provoz až do venkovní teploty¨-15 °C s vestavným předehřevem. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Přes externí modul SPCM existuje možnost připojení ke ConnectAir (cloud S&P). Hluk V tabulkách je uveden akustický tlak měřený ve volném akustickém poli ve vzdálenosti 1,5 m. Montáž Jednotka je určena k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, montáž na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace. Pokyny Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky. Informace Malá jednotka určená do bytové výstavby nebo do rodinných domů. Vyznačuje se jednoduchou montáží, minimálními nároky na ovládání a údržbu a velice úsporným provozem. Snadné přepnutí mezi levým a pravým provedením. Všechny jednotky jsou certifikovány systémem „Passive House“.

Velmi kvalitní rekuperační jednotka s rotačním výměníkem značky Komfovent z Pobaltí. Výrobce Komfovent nabízí pod označením řady Domekt ucelenou řadu jednotek s kvalitním řízením v provedení vertikálním, podstropním i parapetním. Nabízíme ve variantách: - kondenzační výměník (nižší účinnost přenosu vlhkosti zpět do domácnosti) - sorpční (vyšší účinnost přenosu vlhkosti zpět do domácnosti)

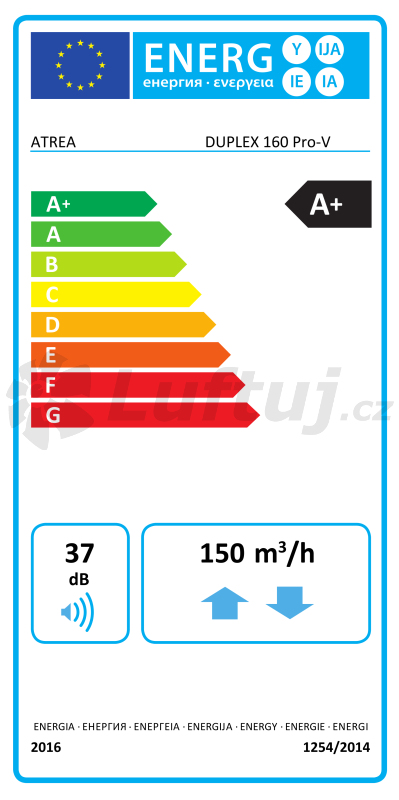

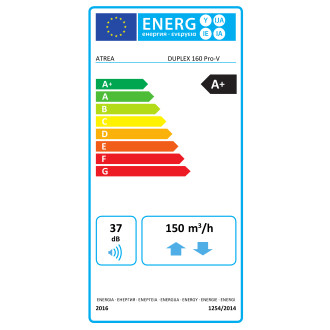

Kompaktní větrací jednotky s rekuperací tepla určené k centrálnímu rovnotlakému větrání rodinných domů nebo bytů. Splňují energetickou třídu A+, varianta PRO podstropní a PRO-V nástěnná.
