Box LUFTOMET Flat Horizontal vysoký s hrdlem 75 mm
Edice LUFTOMET® Flat je ideální pro řešení větrání s rekuperací tepla např. při rekonstrukcích nebo v dřevostavbách rodinných domů, kde je třeba řešit minimální prostorové požadavky na ventilační potrubí. Zároveň nabízí skvělé estetické řešení díky mnoha tvarovým i materiálovým variacím mřížek.
Všechny boxy i mřížky LUFTOMET® Flat jsou určeny pro stropní nebo stěnovou instalaci.
Mřížky nejsou pochozí, proto není podlahová instalace doporučena.
Boxy kolekce LUFTOMET® Flat nabízíme ve velikostech H1 (nízký) a H2 (vysoký) s možností připojit k:
- flexibilnímu plastovém potrubí 75 nebo 90 mm
- pevnému potrubí typu SPIRO nebo bílý plast 100 nebo 125 mm
Produkt je kompatibilní s potrubím stejného rozměru značek:
Dalflex, ComfoTube, ED-FLEX, ROZ-DUOTEC, Ubbink Air Excellent, Klimaflex, Octopus AE48c, HEATTPEX Aria, Kermi x-well, FLXP, Atrea GreenPipe, Lindab Indomo
U pevných potrubí je kompatibilita zajištěna díky těsnícímu kroužku.

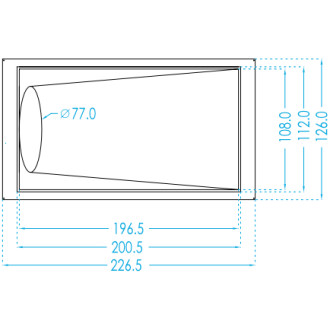

Rozměry:
Typ boxu/připojení | 75 mm | 90 mm | 100 mm | 125 mm | Pohled do boxu |
Horizontal - H1 | ![]() |
||||
Horizontal - H2 | ![]() |
![]() |
![]() |
![]() |
![]() |
Vertical -H1 | ![]() |
![]() |
![]() |
![]() |
![]() |
Vertical -H2 | ![]() |
![]() |
![]() |
![]() |
![]() |
Direct - H1 | ![]() |
![]() |
![]() |
![]() |
![]() |

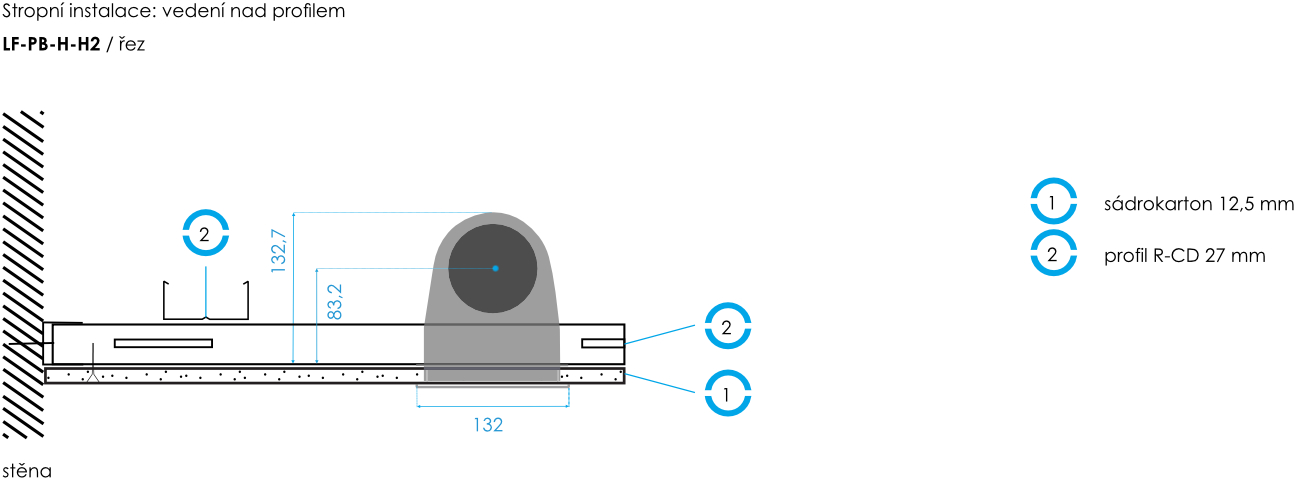

Jednotlivé typy boxů LUFTOMET® Flat a doporučené typy instalací - stavební detaily:
Stropní instalace | Stěnová instalace | |
Horizontal - H1 | ![]() |
|
Horizontal - H2 | ![]() |
![]() |
Vertical -H1 | ![]() |
![]() |
Vertictal - H2 | ![]() |
|
Direct -H1 | ![]() |
![]() |
Způsob spojení boxů a mřížky LUFTOMET® Flat
Sádrokarton
Zděná stěna
Montáž:
1) Box se spojí s:
A) flexibilním potrubím:
- potrubí uřízněte mezi žebry
- nasaďte těsnící kroužek mezi druhé a třetí žebro potrubí a nalubrikujkte
- box nasuňte na potrubí a zastrčením aretačního kroužku do otvorů, tak aby výstupky aretačního kroužku zapadly mezi žebra potrubí, zajistěte proti vytržení potrubí
- potrubí zafixujte pomocí držáku ke zdi / stropu
- box zaslepte vsuvkou do potrubí 90 mm (není součástí dodávky)
B) pevným potrubím např. SPIRO:
- potrubí nasuňte na hrdlo boxu, těsnící kroužek na hrdle zajistí těsnost
2) Při instalaci sádrokartonové příčky osaďte LUFTOMET® Flat box tak, že široký lem boxu se opře o zadní nepohledovou stranu sádrokartonu. Límec boxu pak prochází otvorem ve stěně sádrokartonu.
3) Po finalizaci příčky (nátěr apod.) instalujete mřížku inset (montážní rámeček) a mřížku Flat
Mřížky LUFTOMET® Flat jsou dodávány vždy s INSETEM, který se vloží do boxu (LF-PB-*). INSET se následně spojí přes sádrokartonovou desku s boxem pomocí čtyř vrutů. Samotná designová mřížka se připevní k INSETU buď mechanicky (kovové mřížky) nebo pomocí magnetů (plastové mřížky).
Dodávka obsahuje
1) Plastový box (ABS/PETG)
2) Těsnící kroužek (EPDM)
3) Aretační kroužek (PETG)
Baleno do plastového pytlíku.
Práva na změny vyhrazena.
